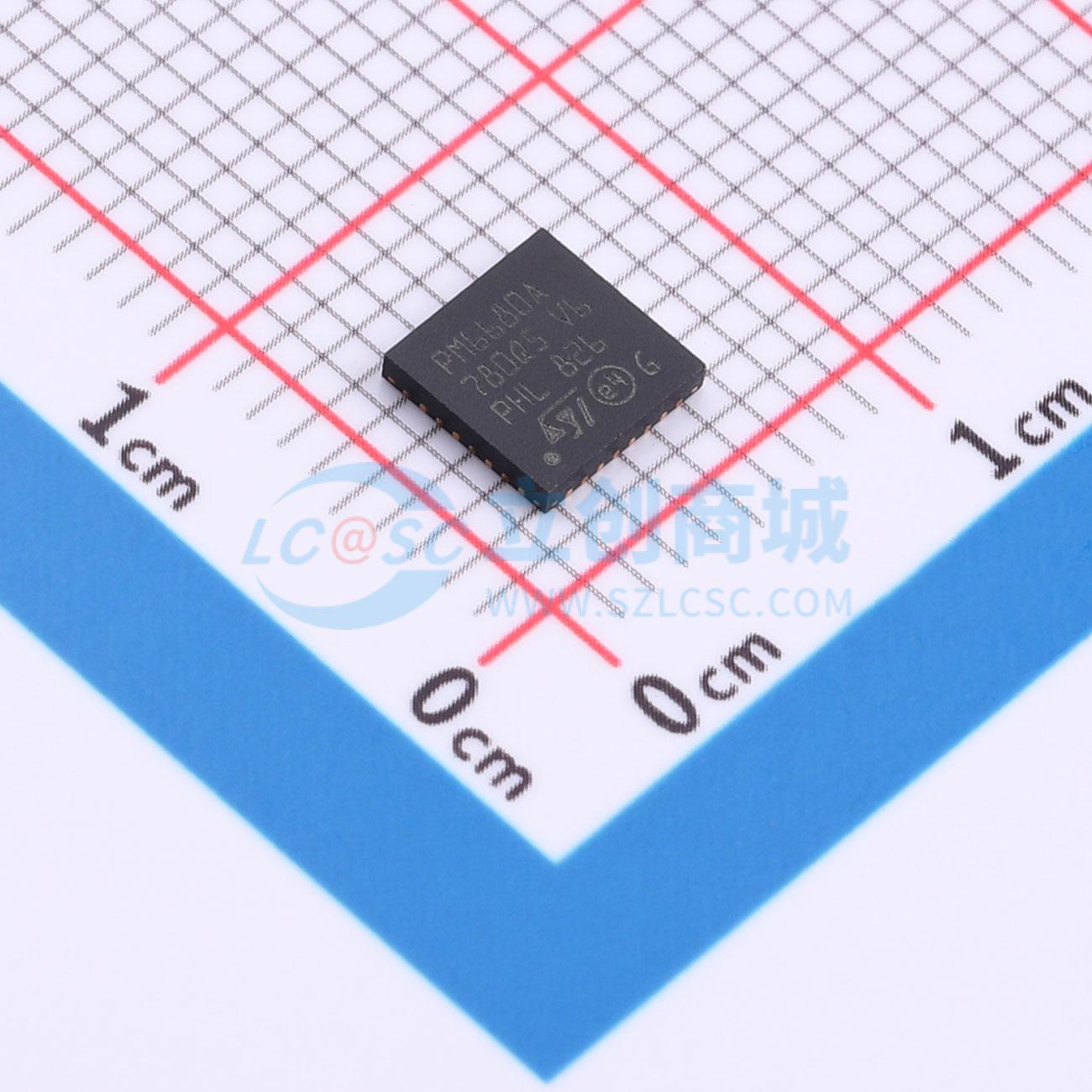

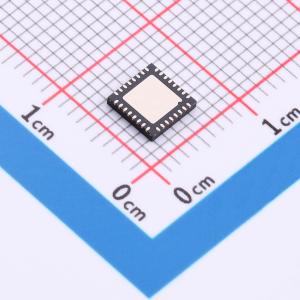

温馨提醒：图片仅供参考，商品以实物为准

PM6680ATR

描述: 双路同步降压控制器，具有可调输出电压和LDO
品牌名称: ST(意法半导体)
商品型号: PM6680ATR
商品编号: C2659053
商品封装: VFQFPN-32(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

一款双降压控制器，专为实现极高效率转换而设计，采用无损电流检测技术。恒定导通时间架构确保快速负载瞬态响应，内置电压前馈实现近乎恒定的开关频率运行。内置积分器控制环路可补偿因输出纹波导致的直流电压误差。脉冲跳跃技术可提高极轻负载下的效率。此外，可选择33 kHz的最小开关频率，以避免音频噪声问题。PM6680A提供可选的开关频率，允许两个开关部分设置三种不同的开关频率值。输出电压OUT1和OUT2可分别在0.9 V至5 V和0.9 V至3.3 V范围内调节。

商品特性

输入电压范围：6 V至36 V
输出电压可调
5 V LDO可提供100 mA峰值电流
1.237 V ± 1 %参考电压可外部获取
利用低端MOSFET的RDS(on)进行电流检测
谷值电流检测
内部固定软启动时间为2 ms
软输出放电
锁存过压保护（OVP）和欠压保护（UVP）
轻载时可选择脉冲跳跃
脉冲跳跃模式下可选择最小频率（33 kHz）
最大静态功耗5 mW
独立电源正常信号
输出电压纹波补偿
热关断

应用领域

嵌入式计算机系统
FPGA系统电源
24 V工业应用
高性能、高密度DC/DC模块

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~36V
	输出电压	-
	开关频率	195kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	-
