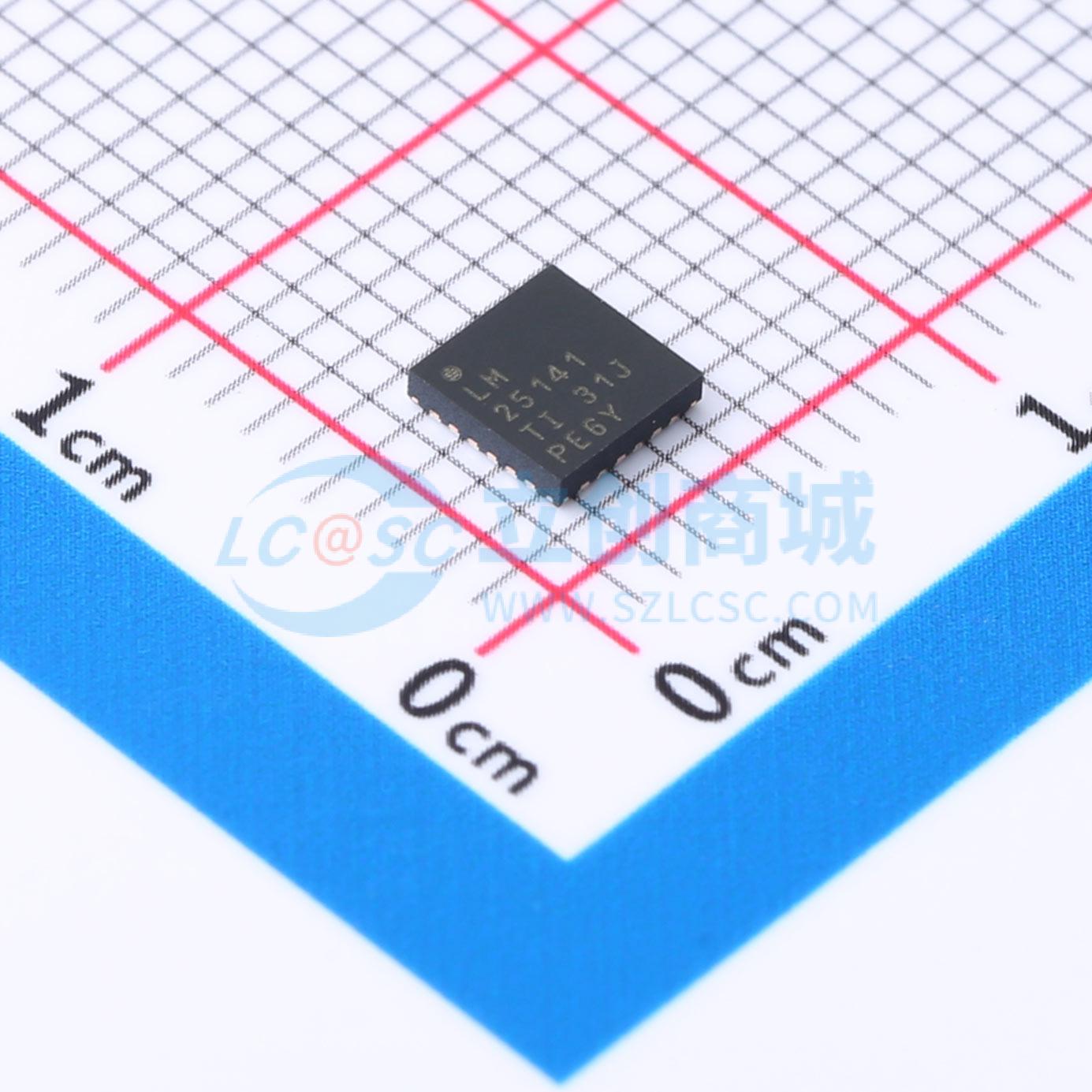

温馨提醒：图片仅供参考，商品以实物为准

LM25141RGER

宽输入范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25141 低 Iq、宽输入范围同步降压控制器
品牌名称: TI(德州仪器)
商品型号: LM25141RGER
商品编号: C2658639
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

LM25141是一款同步降压转换器，适用于高电压宽输入电压降压转换器应用。此控制方法基于峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。LM25141具有压摆率控制功能，能够轻松满足EMI要求。 LM25141有两种开关频率可选：2.2MHz和440kHz。栅极驱动器具有压摆率控制功能，可通过调整来降低EMI。在轻负载或无负载条件下，LM25141通过在跳周期模式下运行来提升低功耗效率。LM25141具备能够自动切换至外部偏置电源的高电压偏置稳压器，可以降低来自VIN的IQ电流。其他的包括频率同步、逐周期电流限制、针对持续过载条件的断续模式故障保护以及电源正常输出。

商品特性

-40°C至+125°C的环境工作温度范围
提供AEC - Q100合格器件
3.8V至45V（47V绝对最大值）的输入电压
输出：3.3V或5V的固定电压；1.5V - 15V的可调电压（精度为±0.8%）
2.2MHz或440kHz固定开关频率，精度为±5%
具有压摆率控制的高侧和低侧栅极驱动器
通过改变模拟电压或RT电阻实现可选频移
可选择与外部时钟保持同步
可选扩展频谱
关断模式IQ：10μA（典型值）
低功耗待机模式IQ：35μA（典型值）
限流阈值为75mV，精度为±0.9%
外部电阻或DCR电流感测
输出使能逻辑输入
针对持续过载条件的断续模式
电源正常指示输出
可选二极管仿真或强制脉冲宽度调制
具有可湿性侧面的薄型四方扁平无引线(QFN) - 24封装
结合使用LM25141和WEBENCH电源设计器创建定制设计

应用领域

医疗设备
工业可编程逻辑控制器
工业计算机嵌入式计算机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~42V
	输出电压	1.5V~15V
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	半桥式
	静态电流(Iq)	35uA
	开关管(内置/外置)	外置
	输出类型	可调
