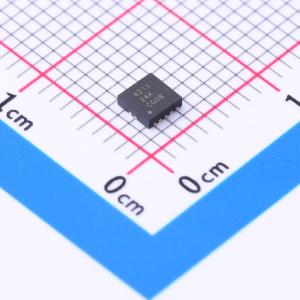

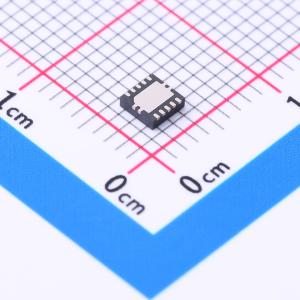

TPS40211DRCR

4.5V至52V输入电流模式升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40211 具有 260mV 基准电压的 4.5V 至 52V 宽输入范围电流模式升压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40211DRCR
商品编号: C2658761
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.083克(g)

商品参数

商品概述

TPS40210 和 TPS40211 是宽输入电压范围（4.5 V 至 52 V）的非同步升压控制器。它们适用于需要接地源N沟道FET的拓扑结构，包括升压、反激、SEPIC以及各种LED驱动器应用。这些器件的特点包括可编程软启动、具有自动重试功能的过流保护和可编程振荡器频率。电流模式控制提供了改进的瞬态响应和简化的环路补偿。这两款产品之间的主要区别在于误差放大器调节FB引脚所参考的电压。

商品特性

支持功能安全
提供有助于功能安全系统设计的文档
适用于升压、反激式、SEPIC、LED 驱动应用
宽输入工作电压：4.5 V 至 52 V
可调振荡器频率
固定频率电流模式控制
内部斜率补偿
集成低端驱动器
可编程闭环软启动
过流保护
可外部同步
基准电压 700 mV (TPS40210)，260 mV (TPS40211)
低电流禁用功能
使用 WEBENCH Power Designer 创建 TPS4021x 的定制设计

应用领域

LED照明
工业控制系统
电池供电系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	4.5V~52V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
