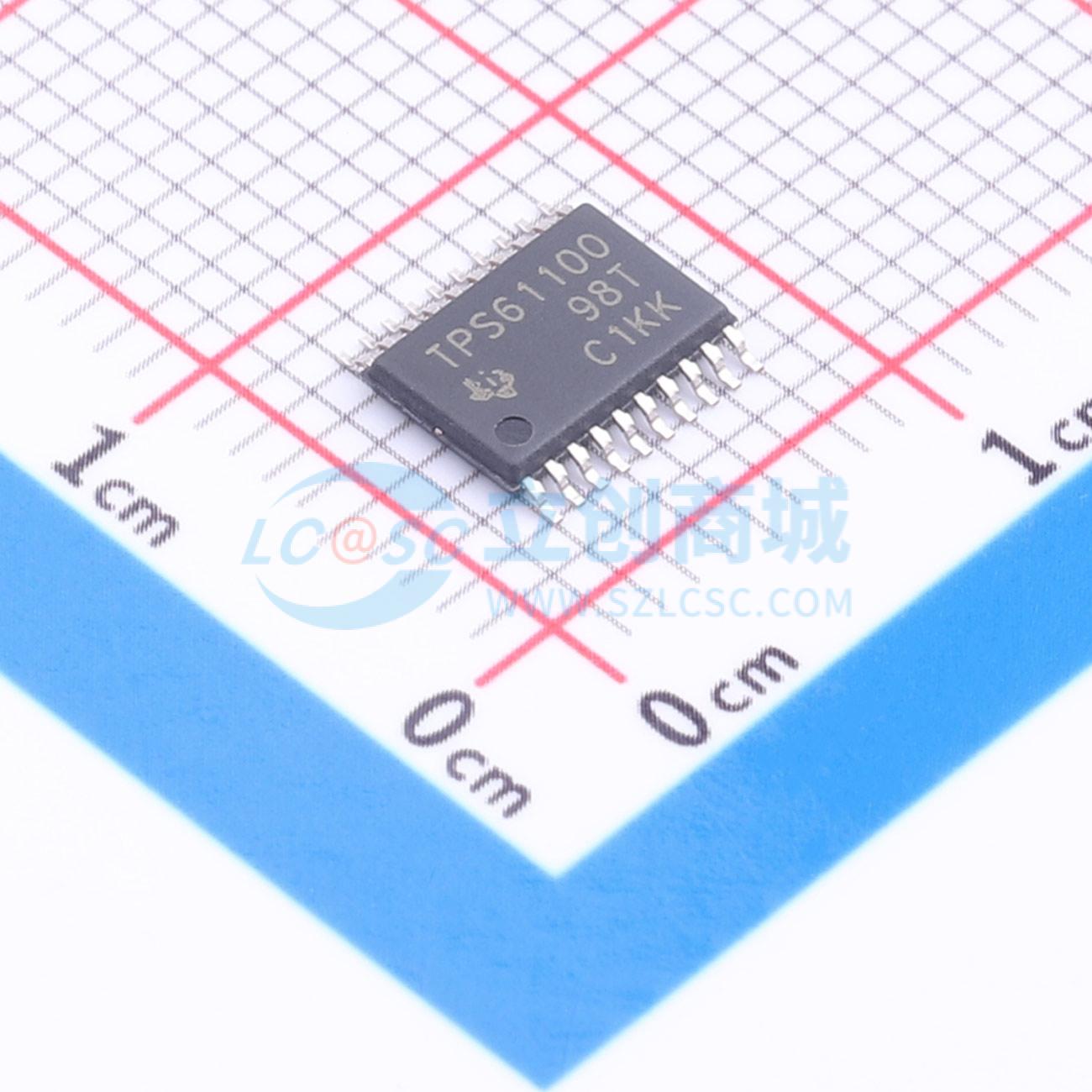

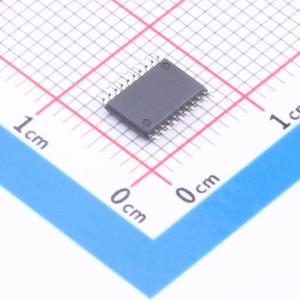

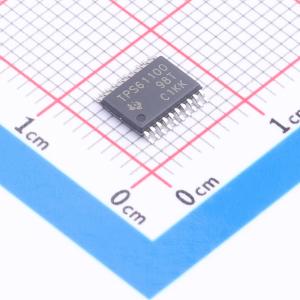

TPS61100PWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61100 适用于单节/两节电池应用的双路输出转换器（升压直流/直流 + LDO）
品牌名称: TI(德州仪器)
商品型号: TPS61100PWR
商品编号: C2658860
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS6110x 系列器件为由一节或两节碱性、镍镉或镍氢电池供电的产品提供了完整的电源解决方案。该转换器可以生成两个稳定的输出电压，这些电压可以通过外部电阻分压器进行调节，也可以在芯片内部固定设置。它能够在低至0.8V的供电电压下保持工作状态。所实现的升压转换器基于一个固定频率、脉宽调制（PWM）控制器，并采用同步整流器以达到最高效率。

升压开关中的最大峰值电流被限制在1800mA。为了最小化电池消耗，可以禁用转换器。在关断期间，负载与电池完全断开。自动放电功能允许在关断模式下对输出电容进行放电。这对于微控制器应用特别有用，在这类应用中，由于输出电容上存储的电压，不应让微控制器或微处理器保持激活状态。通过编程ADEN引脚可以禁用此功能。实现了一种低EMI模式，以减少振铃并在转换器进入非连续导通模式时降低辐射电磁能量。升压阶段的电源良好输出提供了对级联电源组件的额外控制。

内置的LDO可用于从升压输出或直接从电池获得第二个输出电压。该LDO的输出电压可以通过外部电阻分压器进行编程，或者在芯片内部固定设置。LDO可以单独启用，即使用升压阶段的电源良好信号。

商品特性

同步95%效率升压转换器
集成120 mA LDO用于第二路输出电压
TSSOP-20和QFN-24封装
65 μA（典型值）总设备静态电流
0.8 V至3.3 V输入电压范围
可调输出电压高达5.5 V，并有固定输出电压选项
低输出功率时提高效率的节能模式
电池监控
电源良好输出
用于启动的按钮功能

应用领域

所有使用双系统电压（如DSP C5X应用）的单电池或双电池供电产品
网络音频播放器、PDA、数字静止相机及其他便携设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~3.3V
	输出电压	-
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
