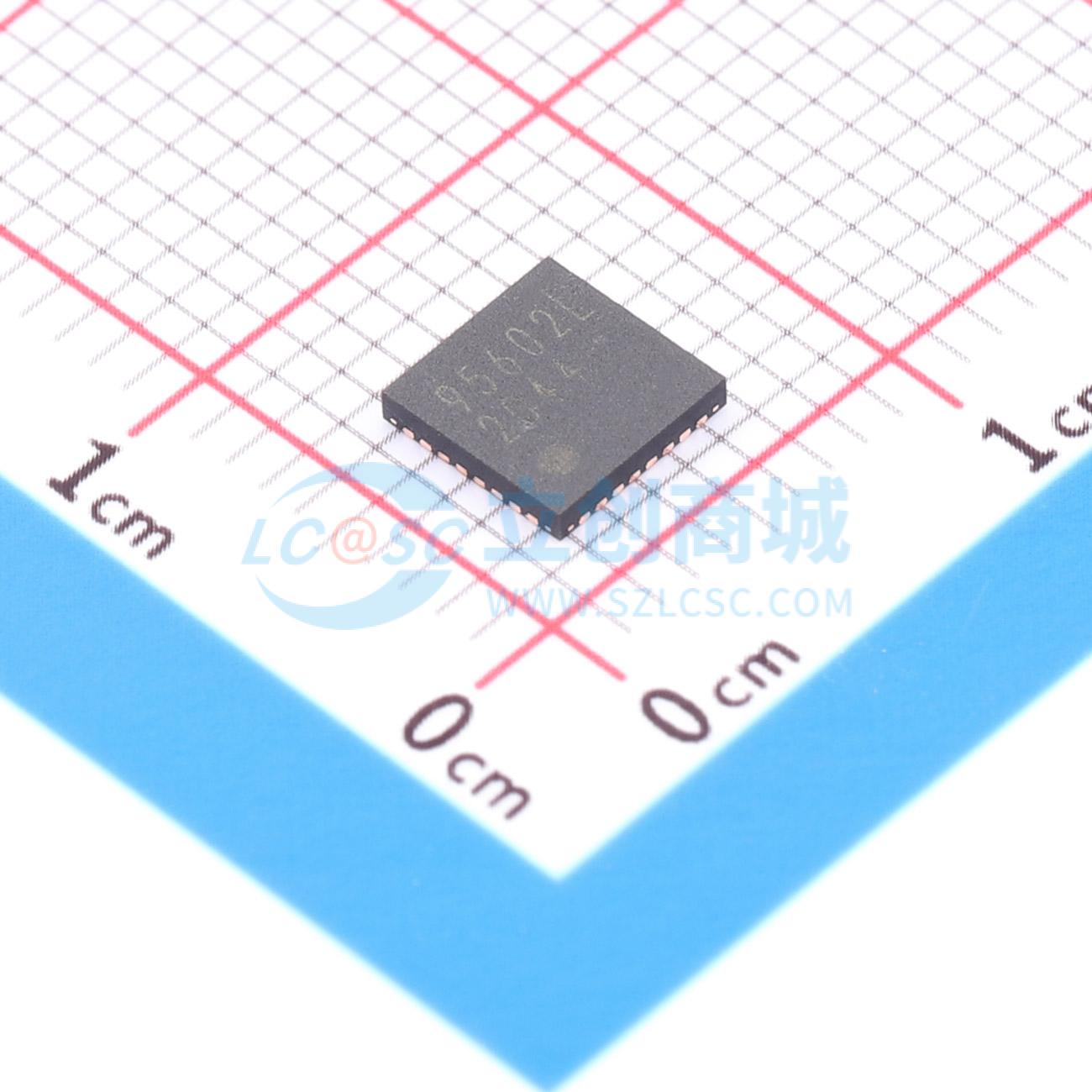

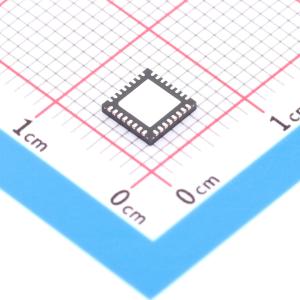

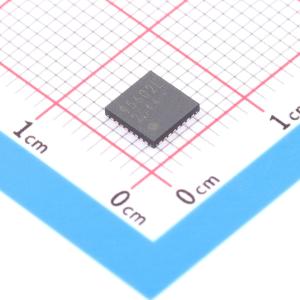

BD95602MUV-LBE2
双路同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD95602MUV-LB 是一款双路同步降压控制器,具有可调输出电压范围1.0V到5.5V和输入电压范围5.5V到28V。采用罗姆公司的H3RegTM技术,实现超高的瞬态响应。支持简单轻载模式（SLLM）、静音轻载模式（QLLM）和强制连续模式。内置两个固定输出电压为3.3V和5.0V的线性稳压器。具备多种保护功能,包括过流保护、热关断、欠压锁定、过压保护和短路保护。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD95602MUV-LBE2
- 商品编号
- C2658896
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~28V | |
| 输出电压 | 1V~5.5V | |
| 输出电流 | 8A | |
| 开关频率 | 150kHz~500kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
BD95602MUV-LB 是一款双降压调节器控制器，输出电压可在 1.0V 至 5.5V 之间调节，输入电压范围为 5.5V 至 28V。通过外部同步 N 沟道 MOSFET 可实现高效率。采用了罗姆先进的专有控制方法 H³Reg，该方法使用恒定导通时间控制，能对负载变化提供超高瞬态响应。增加了 SLLM（简单轻载模式）技术，以提高轻载效率，从而在较宽的负载范围内实现高效率。除双降压调节器控制器外，还包含 2 个 LDO 调节器，其固定输出电压分别为 3.3V 和 5.0V。其他功能包括软启动、可变频率、带定时器锁存的短路保护、过压保护和电源正常输出。这款降压调节器非常适合大电流应用。
商品特性
- 工业应用的长期支持产品。
- 可调节的简单轻载模式（SLLM）、安静轻载模式（QLLM）、强制连续模式。
- 多功能保护电路
- 可设置的过流保护（OCP）
- 热关断（TSD）
- 欠压锁定（UVLO）
- 过压保护（OVP）
- 带定时器锁存的短路保护（SCP）
- 150kHz 至 500kHz 开关频率。
- 可调节软启动。
- 电源正常信号。
- 双线性稳压器（5V/3.3V（总计 50mA））。
- 输出放电功能。
- 参考电压电路（0.7V）。
应用领域
- 工业设备
- FPGA
- 负载点电源
- 移动 PC
- 台式 PC
- LCD 电视
- 数字元件
