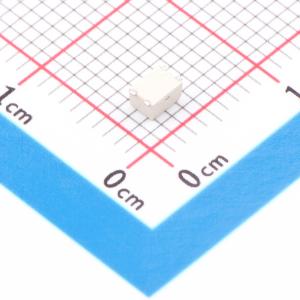

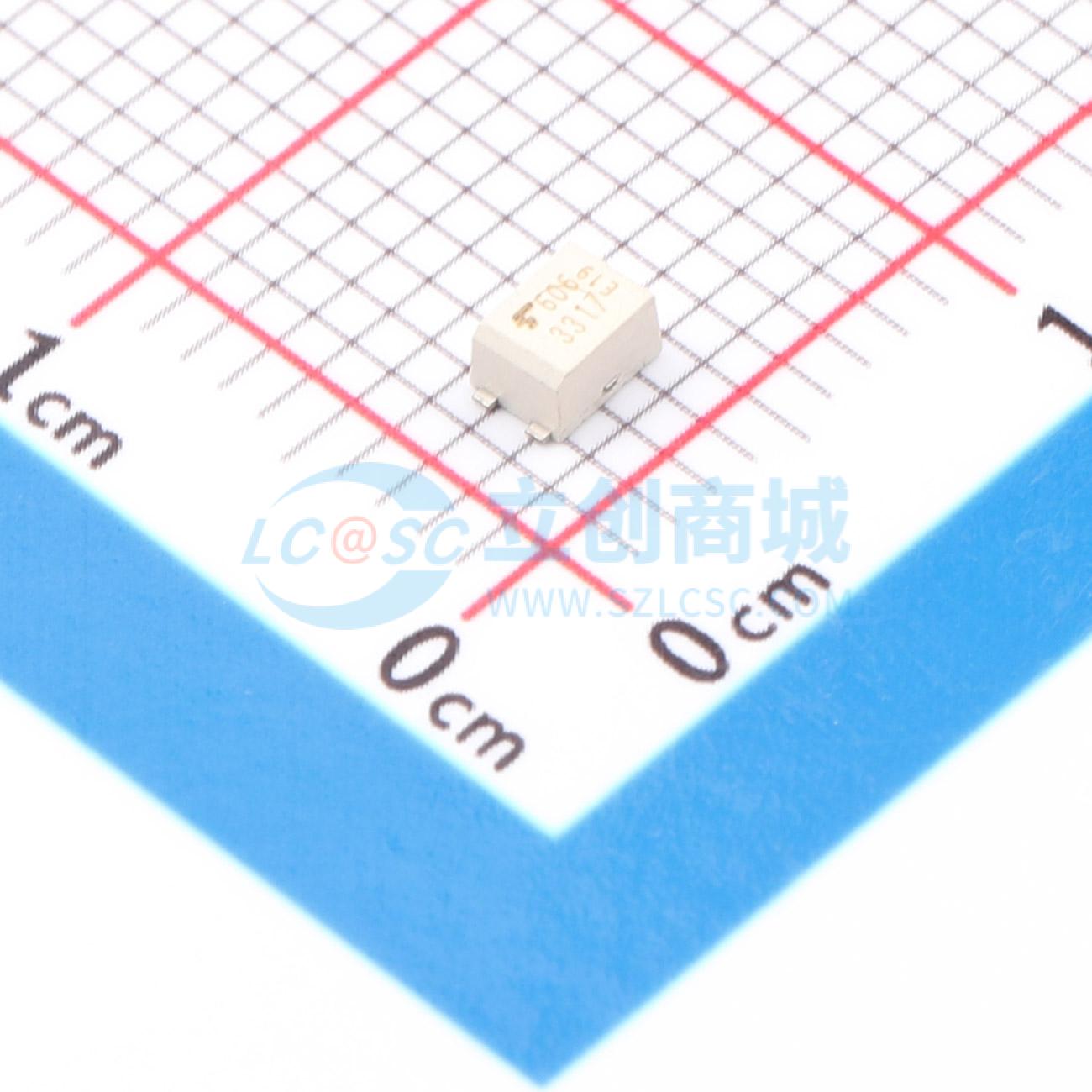

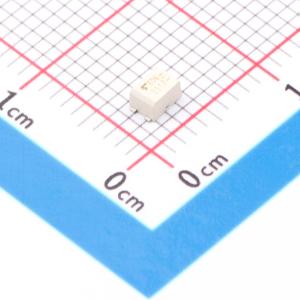

温馨提醒：图片仅供参考，商品以实物为准
TLP3317(TP15,F
1 Form A(SPSTNO) 负载AC,DC 负载电压80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP3317 是一款采用 4 引脚 USOP 封装的光电继电器，由与红外 LED 光耦合的光电 MOSFET 组成。TLP3317 适用于需要低输出电容和高耐压的应用，如 LCD 测试仪。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3317(TP15,F
- 商品编号
- C2658941
- 商品封装
- USOP-4-2.1mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:2A(单刀单掷-常开) | |
| 连续负载电流 | 120mA | |
| 负载电压 | 80V | |
| 正向压降(Vf) | 1.15V | |
| 正向电流(If) | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 7Ω | |
| 隔离电压(Vrms) | 1kV | |
| 导通时间(Ton) | 140us | |
| 截止时间(Toff) | 160us | |
| 工作温度 | -40℃~+85℃ |
商品概述
TLP3317 是一款4引脚USOP封装的光继电器，由一个光电耦合的红外LED和一个光电MOSFET组成。TLP3317 适用于需要低输出电容和高耐压的应用，如LCD测试仪。
商品特性
(1) 常开 (1-Form-A)
(2) 关断状态输出端电压：80 V（最小值）
(3) 触发LED电流：3 mA（最大值）
(4) 导通状态电流：120 mA（最大值）
(5) 导通状态电阻：7 Ω（典型值），12 Ω（最大值）
(6) 关断状态电容：5.0 pF（典型值），7.0 pF（最大值）
(7) 隔离电压：1000 Vrms（最小值）
(8) 安全标准 UL 认证：UL 1577，文件编号 E67349
应用领域
- 高速内存测试仪
- 高速逻辑IC测试仪
- 无线电频率测量仪器
- 自动测试设备（ATE）
- LCD测试仪
