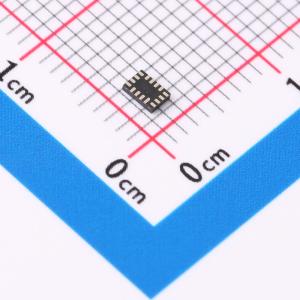

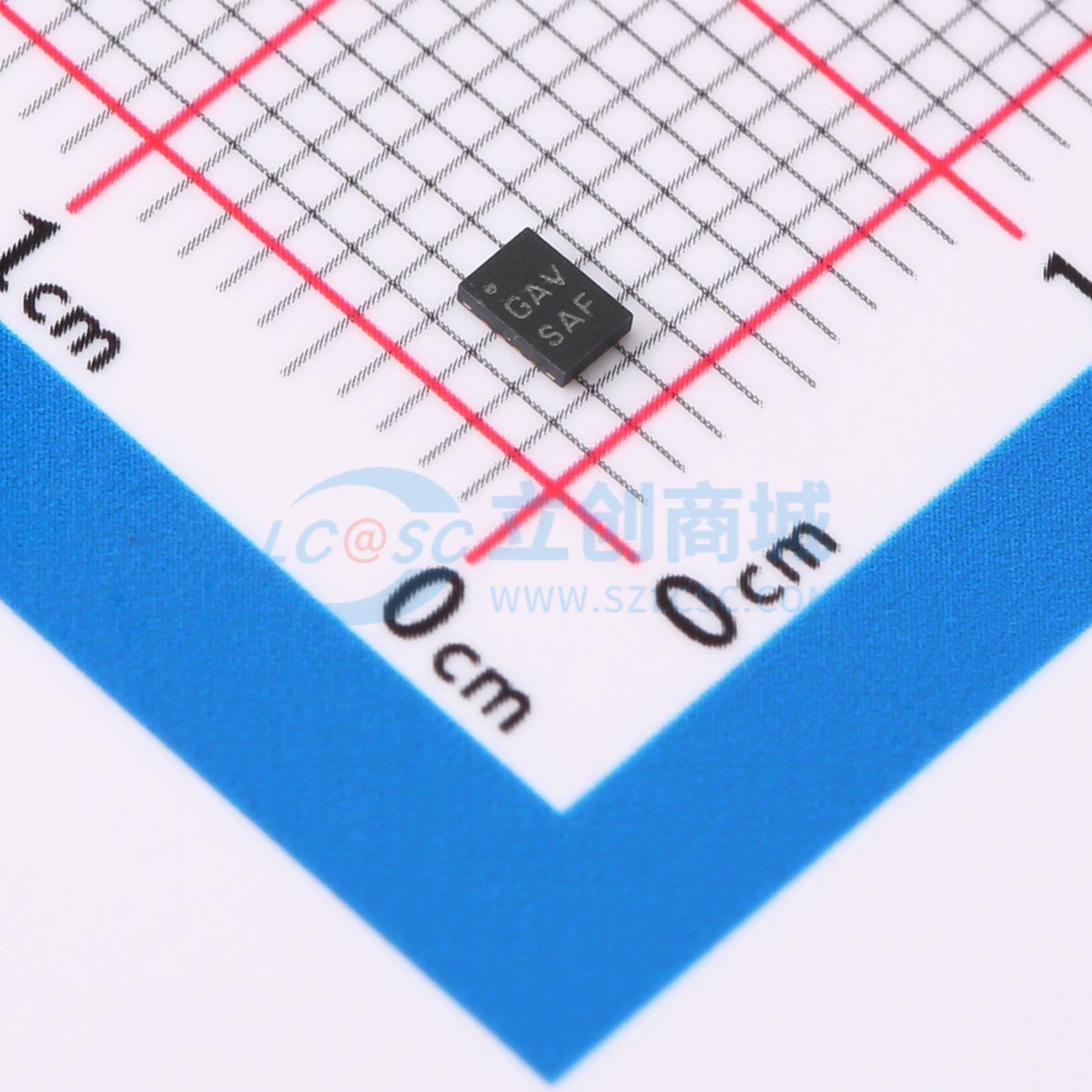

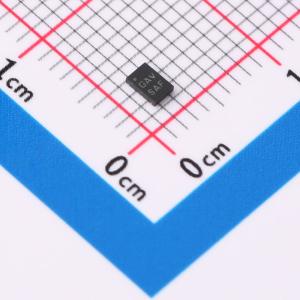

ISL95870HRUZ-T

ISL95870HRUZ T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL95870、ISL95870A、ISL95870B 集成电路是采用专有 R⁴ 技术的单相同步降压 PWM 稳压器。3.3V 至 25V 的宽输入电压范围非常适合由电池或交流适配器电源供电的系统。ISL95870A 和 ISL95870B 是需要动态选择压摆率控制输出电压应用的低成本解决方案。软启动和动态设定点压摆率由电容编程。电压识别逻辑输入可选择四个（ISL95870A、ISL95870B）电阻编程的设定点参考电压，这些电压可直接将转换器的输出电压设定在 0.5V 至 1.5V 之间，通过反馈分压器可将输出电压设定至最高 5V。与 R³ 调制器相比，R⁴ 调制器具有相当的轻载效率、更快的瞬态响应性能、精确调节的频率控制和全内部补偿。这些改进，再加上集成的 MOSFET 驱动器和肖特基自举二极管，造就了一款高性能稳压器，其结构紧凑，所需外部元件极少。输出电压差分远程感测和可选开关频率是另外两项新功能。为实现最高效率，转换器在轻载条件（如系统待机）下会自动进入二极管仿真模式（DEM）。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL95870HRUZ-T
商品编号: C2658950
商品封装: UTQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

ISL95870、ISL95870A、ISL95870B 集成电路是采用专有 R⁴ 技术的单相同步降压 PWM 稳压器。3.3V 至 25V 的宽输入电压范围非常适合由电池或交流适配器电源供电的系统。ISL95870A 和 ISL95870B 是需要动态选择压摆率控制输出电压应用的低成本解决方案。软启动和动态设定点压摆率由电容编程。电压识别逻辑输入可选择四个（ISL95870A、ISL95870B）电阻编程的设定点参考电压，这些电压可直接将转换器的输出电压设定在 0.5V 至 1.5V 之间，通过反馈分压器可将输出电压设定至最高 5V。与 R³ 调制器相比，R⁴ 调制器具有相当的轻载效率、更快的瞬态响应性能、精确调节的频率控制和全内部补偿。这些改进，再加上集成的 MOSFET 驱动器和肖特基自举二极管，造就了一款高性能稳压器，其结构紧凑，所需外部元件极少。输出电压差分远程感测和可选开关频率是另外两项新功能。为实现最高效率，转换器在轻载条件（如系统待机）下会自动进入二极管仿真模式（DEM）。

商品特性

输入电压范围：3.3V 至 25V
输出电压范围：0.5V 至 5V
精确调节 - 专有 R⁴Π_TM 频率控制环路 - 在 -10℃ 至 +100℃ 温度范围内系统精度为 ±0.5%
最佳瞬态响应 - 英特矽尔（Intersil）的 R⁴Π_IM 调制器技术
输出远程感测
极其灵活的输出电压可编程性 - ISL95870B 的 2 位 VID 可选择四个独立的设定点电压 - ISL95870A 的 2 位 VID 可选择四个相关或三个独立的设定点电压 - 设定点电压采用简单的电阻编程
连续导通模式下可选择 300kHz、500kHz、600kHz 或 1MHz 的 PWM 频率
自动二极管仿真模式，实现最高效率
软启动和故障检测的电源良好监视器

应用领域

移动 PC 图形处理单元 VCC 轨
移动 PC I/O 控制器中心（ICH）VCC 轨
移动 PC 内存控制器中心（GMCH）VCC 轨

数据手册PDF

放大查看下载PDF

优惠活动

7.3折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~25V
	输出电压	500mV~5V
	开关频率	1MHz；600kHz；500kHz；300kHz
	工作温度	-10℃~+100℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
