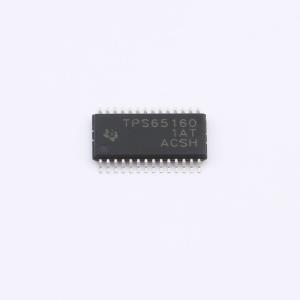

温馨提醒：图片仅供参考，商品以实物为准

TPS65160PWPR

电视和显示器TFT LCD面板用偏压电源

描述: TPS65160 4 通道 LCD 偏置（2.8A 最小升压电流限制高达 20V，2A 最小降压电流限制）
品牌名称: TI(德州仪器)
商品型号: TPS65160PWPR
商品编号: C2658970
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品概述

TPS65160 提供了一种紧凑的电源解决方案，可为薄膜晶体管（TFT）LCD 面板提供所需的四种电压。凭借其高电流能力，该器件非常适合大屏幕显示器面板和 LCD 电视应用。

该器件可以直接从 12V 输入电压供电，生成偏置电压 VGH 和 VGL，以及源电压 V_S 和 LCD 面板的逻辑电压。该器件包括一个升压转换器以提供源电压 V_S 和一个降压转换器以提供系统的逻辑电压。一个正电荷泵驱动器和一个负电荷泵驱动器提供可调节的稳压输出电压 VGL 和 VGH 以偏置 TFT。升压转换器和降压转换器以及电荷泵驱动器均以 500 kHz 或 750 kHz 的固定开关频率工作，可通过 FREQ 引脚选择。TPS65160 包括可调的上电时序。该器件还包括安全特性，如升压转换器的过压保护、降压转换器的短路保护以及热关断。此外，该器件集成了栅极驱动信号，用于控制与 V_S 或 VGH 串联的隔离 MOSFET 开关。请参见本数据表末尾的应用电路。

应用领域

用于显示器和LCD电视的TFT LCD显示屏

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	工作电压	8V~14V

	属性	参数值
	工作温度	-40℃~+85℃
	频率	750kHz；500kHz
