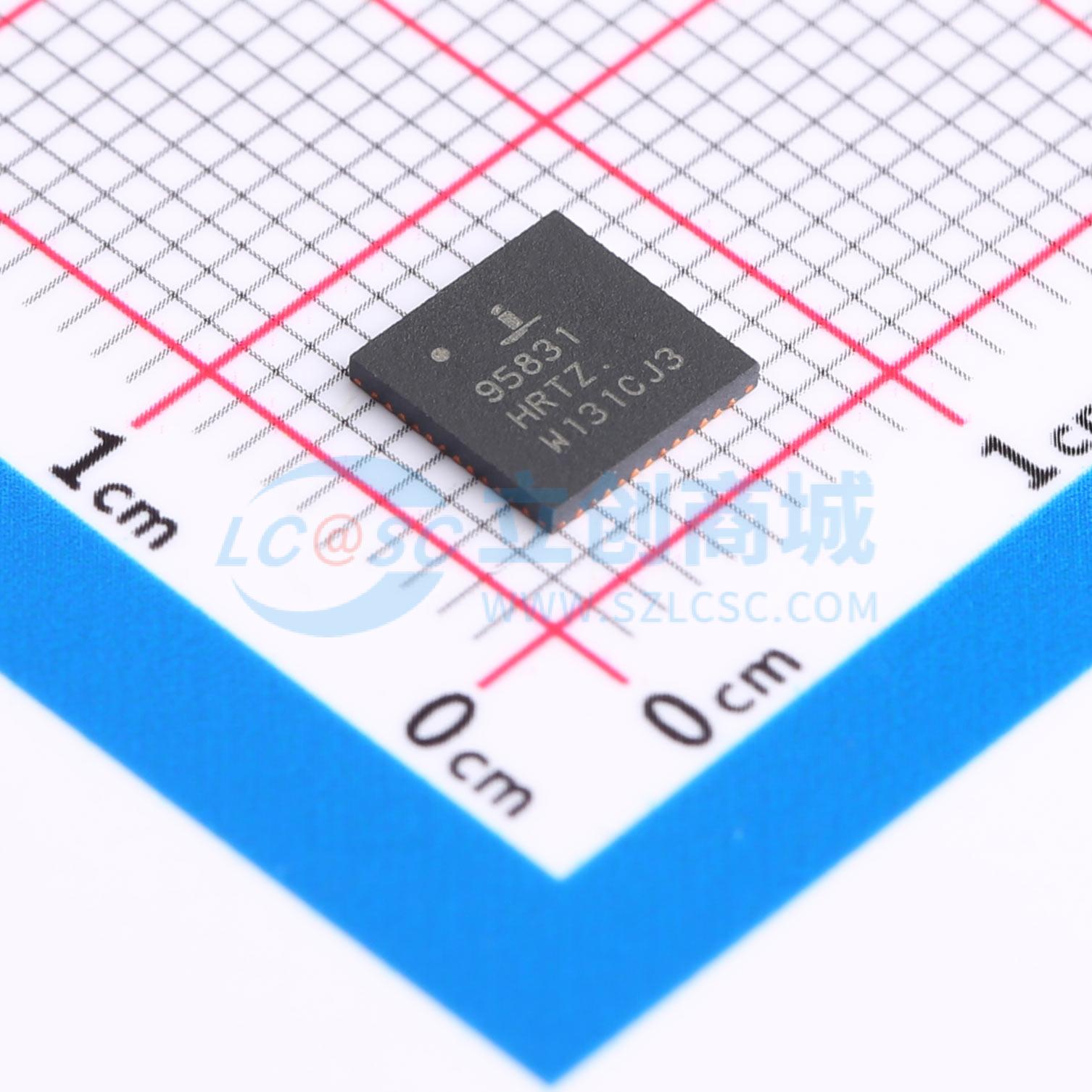

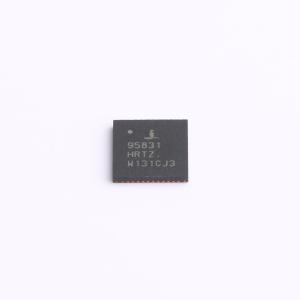

温馨提醒：图片仅供参考，商品以实物为准

ISL95831HRTZ-T

ISL95831HRTZ T

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 符合 IMVP-7/VR12，为微处理器和图形处理器核心电源提供完整解决方案。提供两个带有三个集成栅极驱动器的电压调节器 (VR)。第一个 VR 可以配置为 3 相、2 相或 1 相电压调节器，而第二个输出是 1 相电压调节器，提供最大的灵活性。两个 VR 共享串行控制总线与 CPU 通信，与双芯片方法相比，可降低成本并减小电路板面积
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL95831HRTZ-T
商品编号: C2658991
商品封装: TQFN-48(6x6)
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	可调限流；工作状态指示；输出电压差分采样；过流保护；轻载高效模式
	接口	IMVP7；VR12

	属性	参数值
	输入电压	4.5V~25V
	输出电压	0.25V~1.52V
	输出电流	90A

商品概述

符合IMVP-7/VR12标准，ISL95831为微处理器和图形处理器核心电源提供了一个完整的解决方案。它提供了两个电压调节器（VR），并集成了三个栅极驱动器。第一个VR可以配置为3相、2相或1相VR，而第二个输出是1相VR，从而提供了最大的灵活性。这两个VR共享串行控制总线与CPU通信，相比双芯片方案，实现了更低的成本和更小的板面积。

基于Intersil的坚固型纹波稳压器（R3）技术，与传统调制器相比，PWM调制器具有更快的瞬态稳定时间，在负载瞬变期间可变的开关频率，并通过自动改变开关频率提高了轻负载效率。

ISL95831还有其他几个关键特性。两个输出均支持DCR电流检测，并带有单个NTC热敏电阻进行DCR温度补偿或精确的电阻电流检测。两个输出都配备了远程电压检测、可编程VBOOT电压、可编程IMAX、TMAX、可调开关频率、OC保护和独立的Power-Good。

商品特性

串行数据总线
双输出：使用2个集成门极驱动器，第1个输出可配置为3相、2相或1相；使用1个集成门极驱动器，第2个输出为1相
系统精度在温度范围内为0.5%
支持多种电流检测方法
- 无损耗电感DCR电流检测
- 精密电阻电流检测
差分远程电压检测
启动时可编程的VBOOT电压
两个输出均可通过电阻编程设置IMAX和TMAX
自适应体二极管导通时间减少

应用领域

VR12/IMVP7
笔记本电脑
符合IMVP-7/VR12标准的计算机
