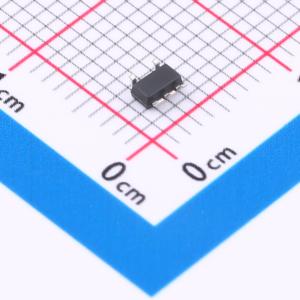

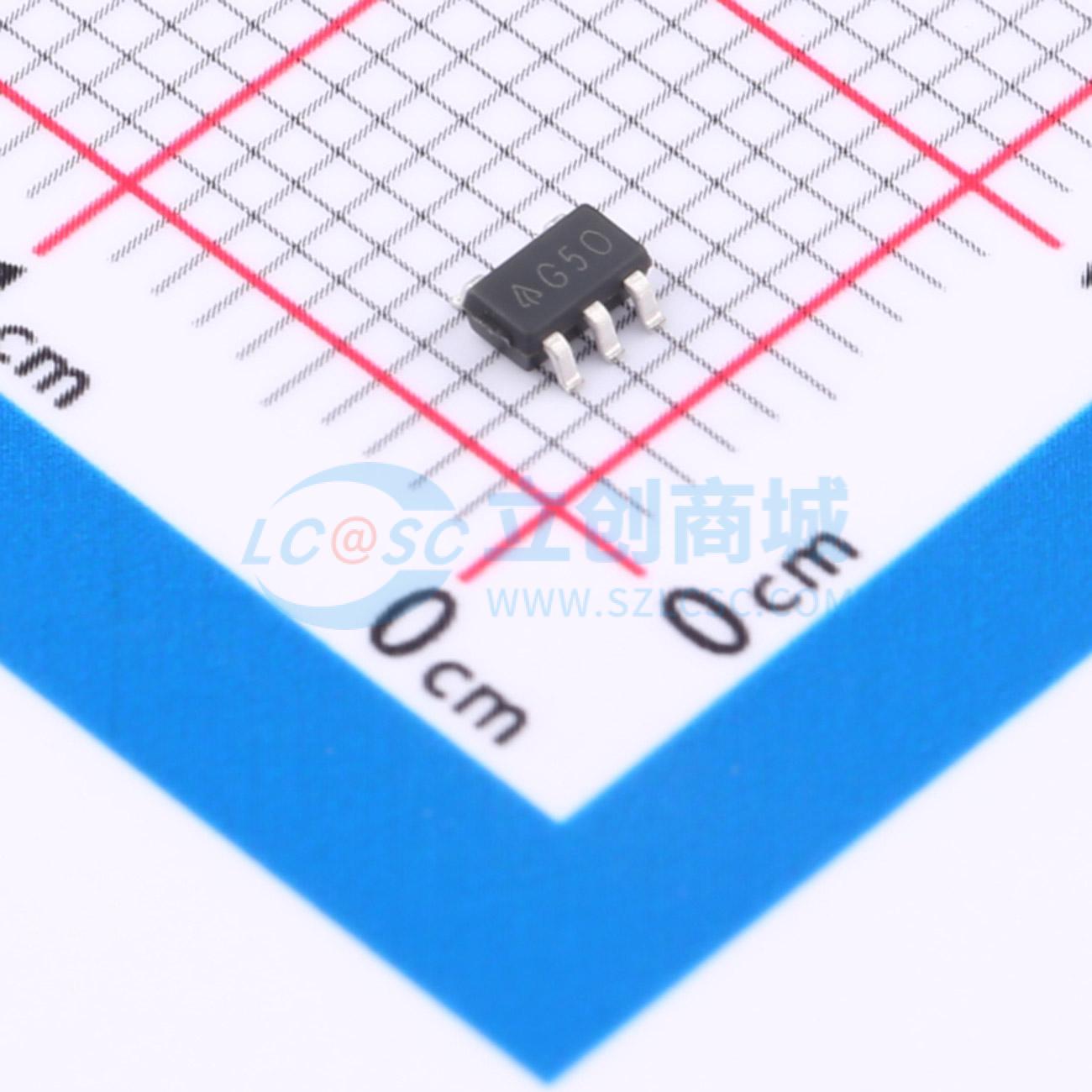

温馨提醒：图片仅供参考，商品以实物为准

AP2113KTR-G1

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款低压差高性能线性稳压器，专门用于驱动直流风扇，稳压器最小输出电流为 600mA。提供 70μA 的低静态电流消耗、过流限制保护和折返限制为 50mA 的负载短路电流保护，非常适合电池供电的系统应用。输出电压 (VOUT) 在可调模式下（设置 FON 引脚逻辑为高）跟随 VSET 输入电压的 1.6 倍，直到达到 VIN 电压减去压差电压 (VDRO)。VSET 电压必须大于 1.0V 才能保证 VOUT 是 VSET 的 1.6 倍。当 FON 引脚设置为逻辑低电平时，VOUT 完全导通。有标准的 SOIC-8 和 SOT-23-5 封装。
品牌名称: DIODES(美台)
商品型号: AP2113KTR-G1
商品编号: C2659007
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

参数完善中

商品概述

AP2113是一款低压差高性能线性稳压器，专为驱动直流风扇而设计，该稳压器的最小输出电流为600mA。 AP2113的静态电流低至70μA，具备过流限制保护和负载短路电流保护功能，折返限流为50mA，非常适合电池供电系统应用。在可调模式下（将FON引脚逻辑电平置为高），AP2113的输出电压（VOUT）为VSET输入电压的1.6倍，直至达到输入电压（VIN）减去压差（VDROP）。为确保VOUT约为VSET的1.6倍，VSET电压必须大于1.0V。当FON引脚逻辑电平置为低时，VOUT完全开启。

商品特性

AP2113采用标准的SOIC-8和SOT-23-5封装。
可调模式下输出电压为VSET的1.6倍（VOUT/VSET = 1.6 ± 3%）
低静态电流：70μA（典型值）
保证0.6A连续负载
可切换可调模式/全速模式
过流保护
带折返限流的短路电流保护：50mA
低压差：全速模式下，600mA时为150mV（典型值）；可调模式下，600mA时为200mV（典型值）
过温关断（OTSD）保护
使用1.0μF灵活电容（陶瓷、钽和铝电解电容）可保持稳定
工作温度范围：-40℃至85℃
静电放电（ESD）：机器模型（MM）300V，人体模型（HBM）6000V

应用领域

笔记本电脑
风扇驱动器
主板
外设卡
