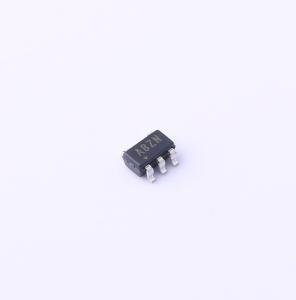

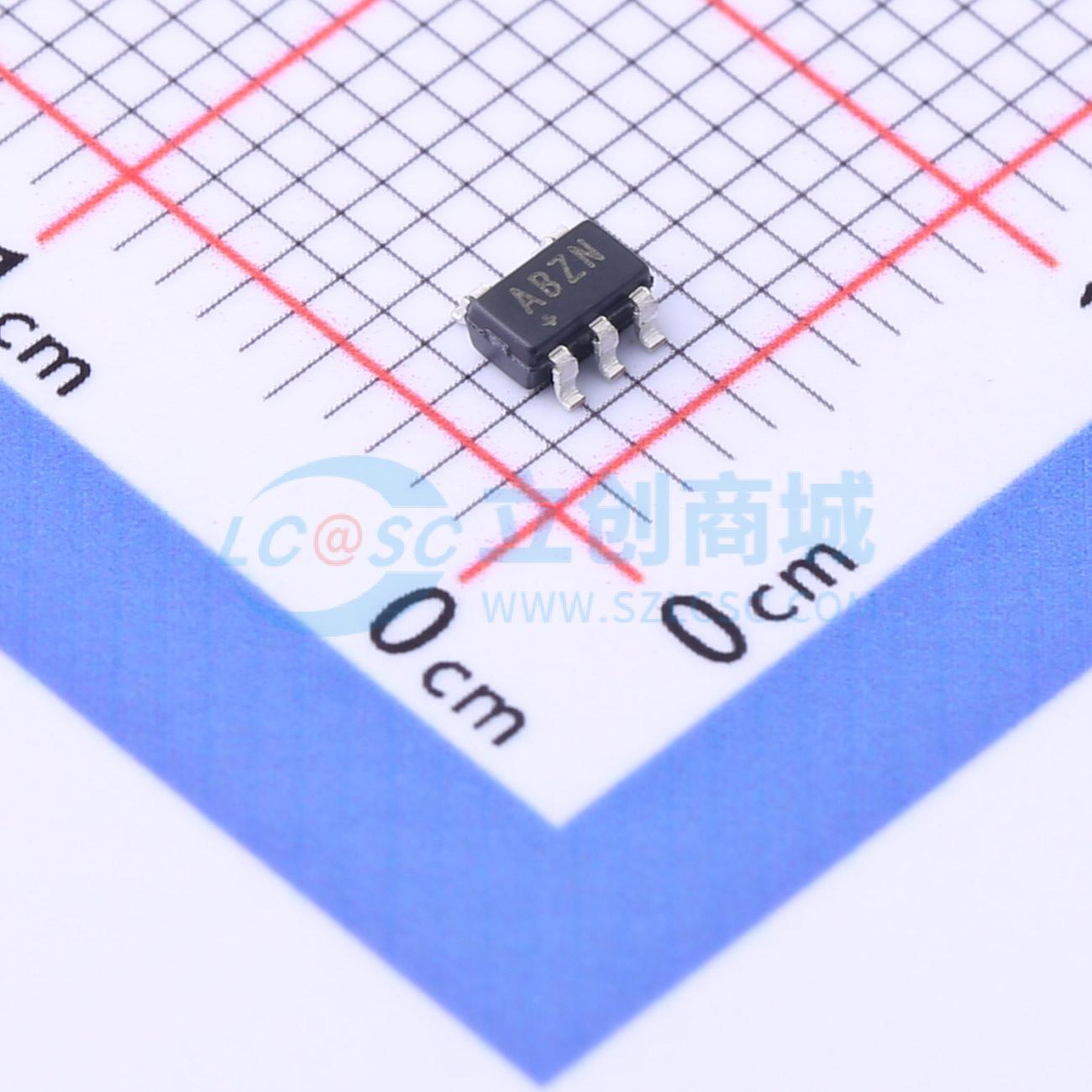

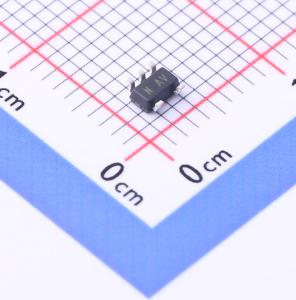

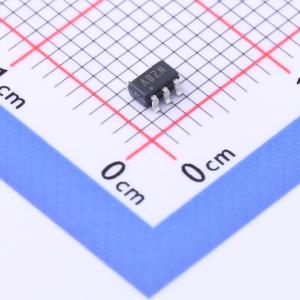

MAX870EUK+T

超小型MAX870/MAX871单片CMOS电荷泵逆变器接受+1.4V至+5.5V的输入电压。MAX870的工作频率为125kHz，而MAX871的工作频率为500kHz。其高效率（90%）和低工作电流（MAX870为0.7mA）使得这些器件非常适合电池供电和板级电压转换应用。

振荡器控制电路和四个功率MOSFET开关集成在芯片上。一个典型的应用是从+5V逻辑电源生成-5V电源来为模拟电路供电。这两款产品均采用5引脚SOT23-5封装，可以提供25mA的电流，压降为500mV。

对于需要逻辑控制关断的类似器件，请参考MAX1720/MAX1721。对于需要更大功率的应用，MAX860可以在节省空间的µMAX封装中提供高达50mA的电流，压降为600mV。

本地-5V电源来自5V逻辑电源 小尺寸LCD面板 手机 医疗设备 便携终端、PDA 电池供电设备 5引脚SOT23-5封装 90%电压转换效率 反转输入电源电压 0.7mA静态电流（MAX870） +1.4V至+5.5V输入电压范围 仅需两个电容 25mA输出电流 关断控制

• 来自5V逻辑电源的本地-5V电源
• 小型LCD面板
• 手机
• 医疗设备
• 便携终端，PDA
• 电池供电设备
