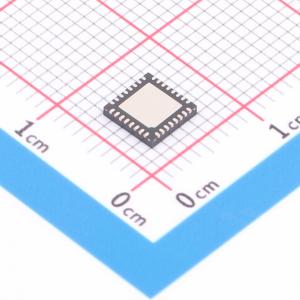

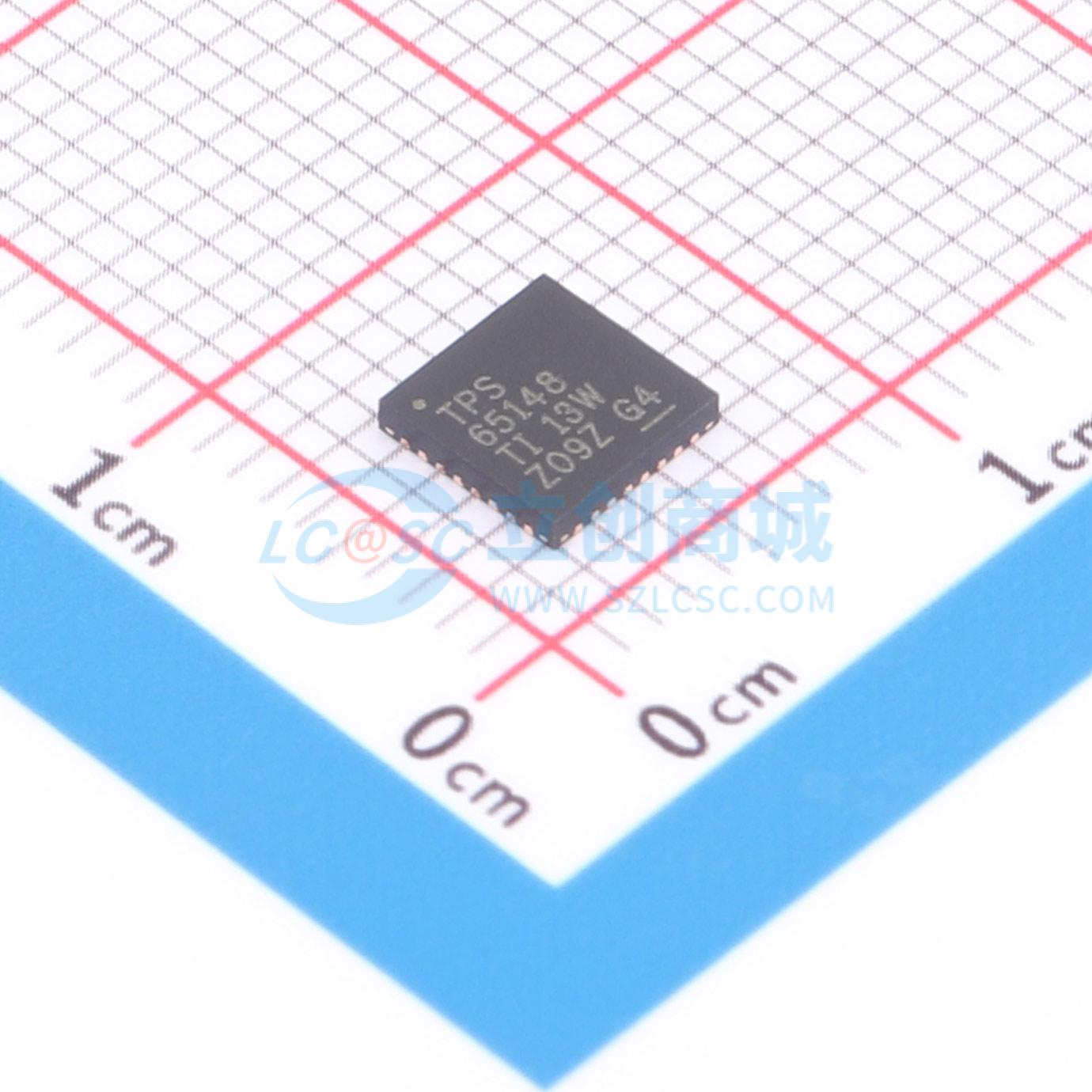

温馨提醒：图片仅供参考，商品以实物为准
TPS65148RHBR
TPS65148RHBR
- 描述
- TPS65148 4 通道 LCD 偏置，具有 GPM、VCOM、复位、LCD 放电、HVS、外部隔离开关和用于伽玛缓冲器的 LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65148RHBR
- 商品编号
- C2658943
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.5V~6V | |
| 接口类型 | - | |
| 占空比 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | - | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 630kHz；1.2MHz | |
| 静态电流 | 0.05uA | |
| 耗散功率(Pd) | - |
商品概述
TPS65148 提供了一种紧凑的电源解决方案，旨在为由典型5V供电轨运行的TFT（薄膜晶体管）LCD面板提供所需的LCD偏置电压。该器件集成了一个高功率升压转换器以生成VS（源极驱动电压），使用集成LDO生成精确的电压轨以供给Gamma缓冲器（VREG_0），以及用于驱动LCD背板的Vcom缓冲器。此外，还集成了栅极电压整形块。通过外部正电荷泵提供的VGH信号（栅极驱动高电压）可以利用逻辑输入VFLK和连接到RE引脚的外部放电电阻以高度灵活性调制成VGHM。同时，可以使用TPS65148的升压转换器设置外部负电荷泵来生成VGL（栅极驱动低电压）。TPS65148中包含的集成复位功能与LCD放电功能提供了在断电时使LCD TFT像素放电的信号。该器件还包括安全特性，如过流保护（OCP）和通过外部输入至输出隔离开关实现的短路保护（SCP），以及过压保护（OVP）和热关断。
商品特性
- 2.5V 至 6V 输入电压范围
- 最高18V的升压转换器，开关电流为4A
- 可选630kHz/1.2MHz开关频率
- 升压转换器可调软启动
- 用于外部输入到输出隔离开关的栅极驱动器
- 0.5%精度的伽马缓冲电压调节器
- 栅极电压整形
- VCOM缓冲重置功能（XAO信号）
- LCD放电功能
- 过压保护
- 过流保护
- 热关断
- 32引脚5x5 mm QFN封装
应用领域
- 监视器
- 液晶电视（5V 输入电压）
