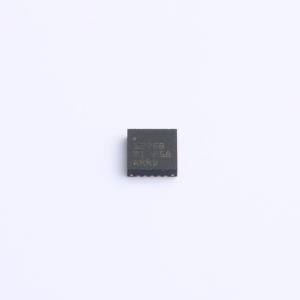

TPS51275BRUKR
双路同步降压控制器，内置5V和3.3V LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51275BRUKR是一款双路同步降压控制器,内置5V和3.3V LDO,支持输入电压范围5V至24V,输出电压5V和3.3V。该器件支持自适应接通时间D-CAP模式控制架构,提供高效、快速瞬态响应,并具备多种保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51275BRUKR
- 商品编号
- C2658931
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 5V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
TPS51275，TPS51275B 和TPS51275C 是针对笔记本系统电源解决方案的经济型，双路同步降压控制器。它提供5V 和3.3V LDO 并且只需要使用极少的外部组件。260kHz VCLK 输出可被用于驱动一个外部电荷泵，为负载开关生成栅极驱动电压而不会降低主转换器的效率。TPS51275，TPS51275B 和TPS51275C 支持高效，快速瞬态响应并提供一个组合电源正常信号。自适应接通时间，D-CAP™控制提供便捷且有效的运行。此器件运行电源输入电压范围介于5V 至24V 之间并且支持5.0V 和3.3V 的输出电压。TPS51275，TPS51275B 和TPS51275C 采用20 引脚，3mm×3mm，QFN 封装，额定运行温度 -40°C 至 85°C。
商品特性
- 输入电压范围：5V 至 24V
- 输出电压：5V 和 3.3V（可调范围 ±10%）
- 内置，100mA，5V 和 3.3V LDO
- 用于电荷泵的时钟输出
- ±1% 基准精度
- 自适应接通时间 D-CAP™ 模式控制架构，此架构支持 300kHz 和 355kHz 频率设置
- 自动跳跃轻负载运行（TPS51275 和 TPS51275C）
- OOA 轻负载运行(TPS51275B)
- 内部 0.8ms 电压伺服器软启动
- 低侧 RDS(on) 电流感测机制
- 内置输出放电功能
- 用于开关的独立使能输入
- 专用 OC 设置端子
- 电源正常指示器
- 过压(OVP)，欠压(UVP) 和过流(OCP) 保护
- 非锁存欠压闭锁(UVLO) 和过热(OTP) 保护
- 20 引脚，3mm×3mm，四方扁平无引线(QFN)(RUK) 封装
应用领域
- 笔记本电脑
- 平板电脑
