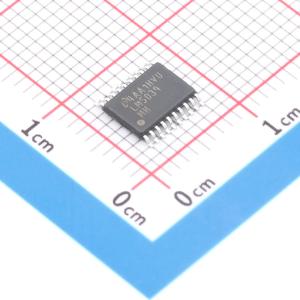

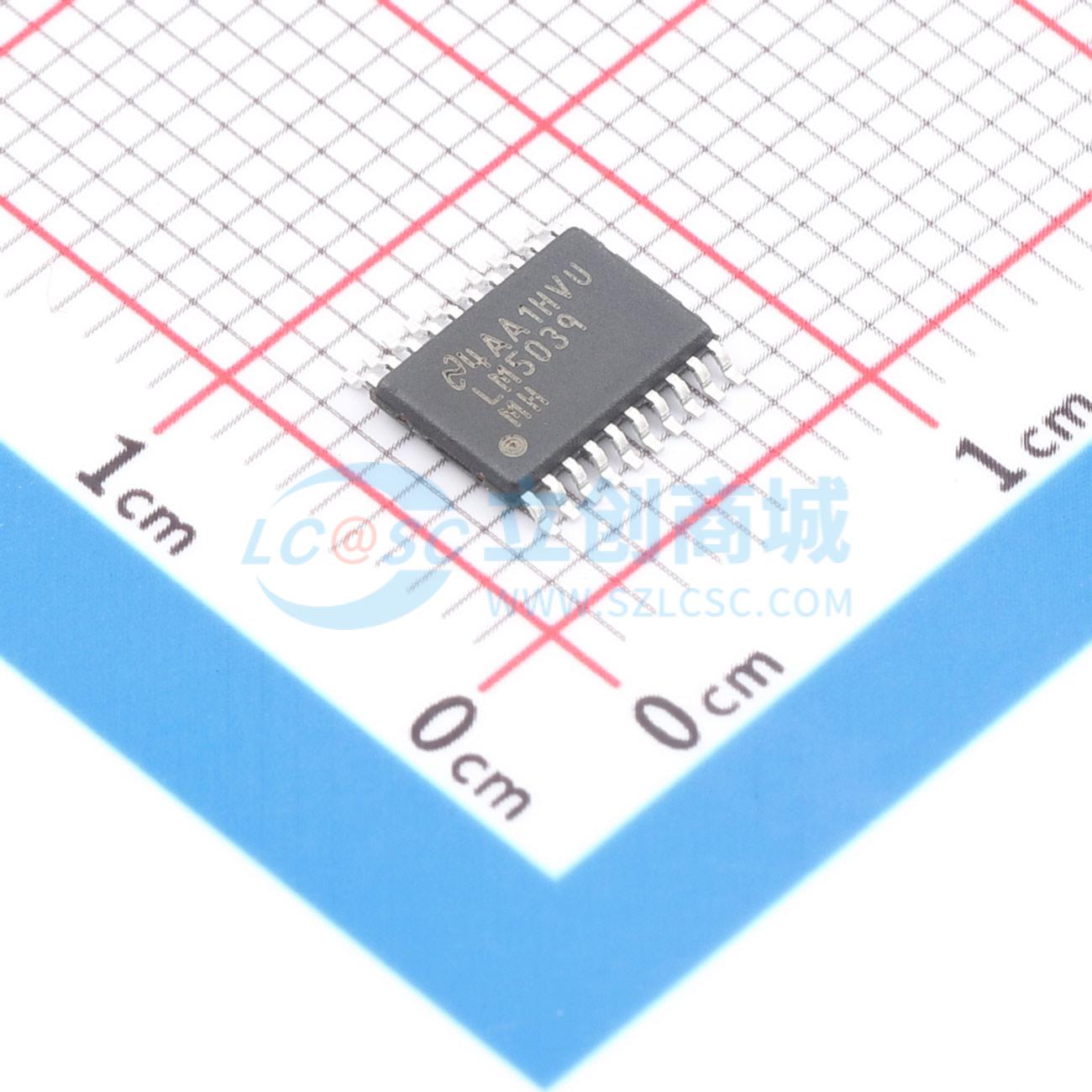

温馨提醒：图片仅供参考，商品以实物为准
LM5039MHX/NOPB
带平均电流限制的半桥PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5039 具有高级电流限制功能的半桥 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5039MHX/NOPB
- 商品编号
- C2658651
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 13V~105V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz；500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 半桥式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM5039半桥控制器/栅极驱动器具备采用带线电压前馈的电压模式控制来实现半桥拓扑电源转换器所需的所有特性。LM5039是LM5035B半桥PWM控制器的功能变体，其特点是在过载时采用平均电流限制，以平衡半桥电容分压器的中心点电压。浮动高端栅极驱动器能够在高达105V的电源电压下工作。高端和低端栅极驱动器均具备2A的峰值驱动能力。该器件内置高压启动稳压器，并具备可编程的线路欠压锁定（UVLO）功能。通过单个电阻可将振荡器编程至最高2MHz的频率。振荡器也可以与外部时钟同步。电流检测输入可提供逐周期峰值电流限制和平均电流限制。其他特性包括可调打嗝模式过载保护、软启动、版本参考和热关断。
商品特性
- 105V / 2A半桥栅极驱动器
- 带可编程延迟的同步整流器控制输出
- 高压（105V）启动稳压器
- 带线路前馈和伏秒限制的电压模式控制
- 可编程平均电流限制
- 在过载条件下平衡半桥电容分压器电压
- 可编程打嗝模式定时器可降低连续过载时的功耗
- 可调逐周期峰值过流保护
- 电阻可编程、最高2MHz的振荡器
- 专利振荡器同步技术
- 可编程线路欠压锁定
- 内部热关断保护
- 可调软启动
- 直接光耦接口
- 5V参考输出
