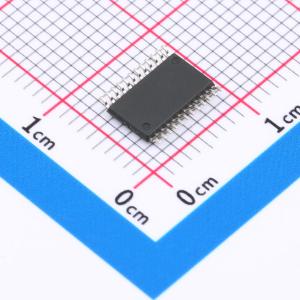

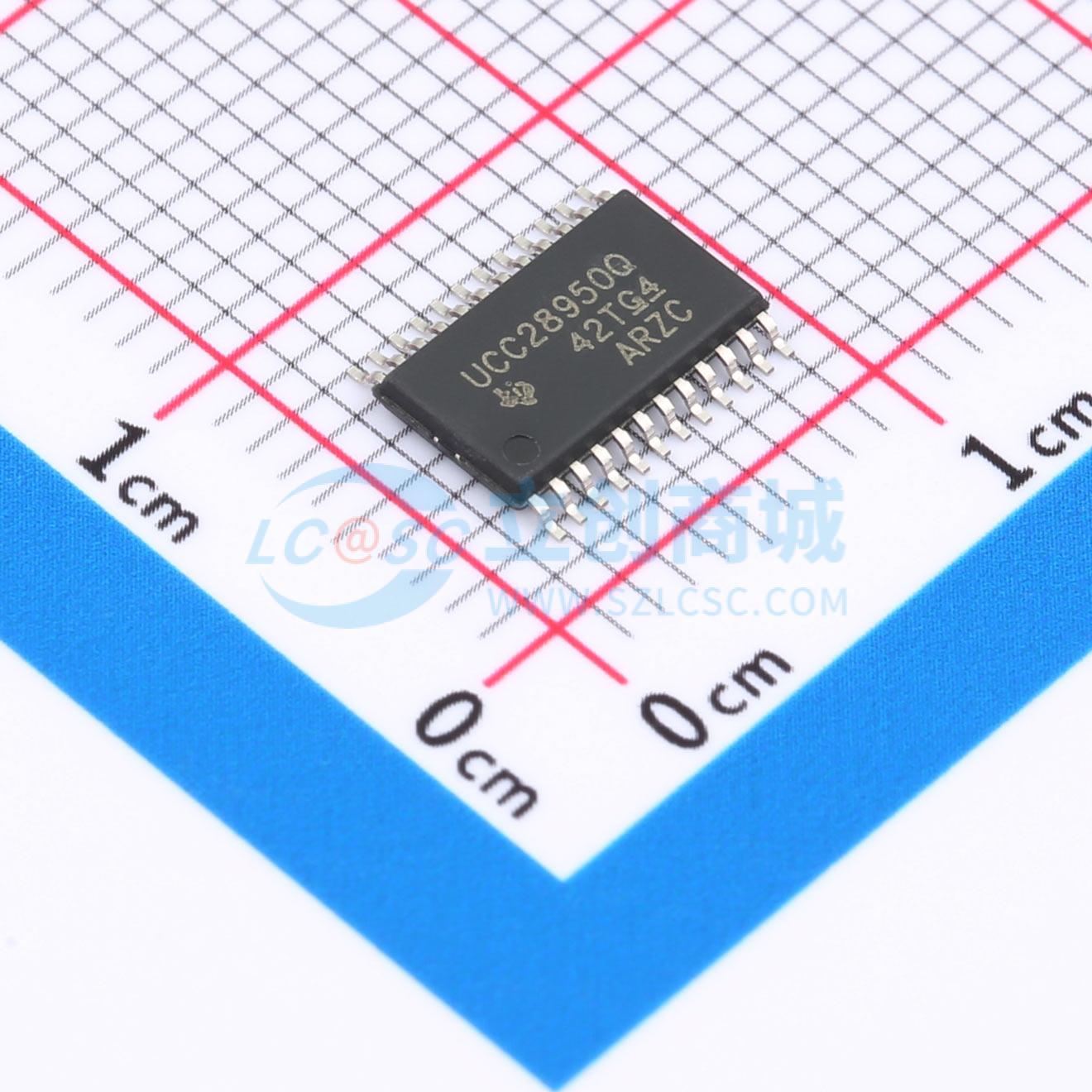

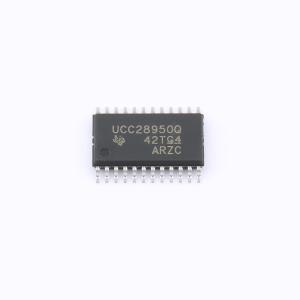

UCC28950TPWRQ1

8V~17V 200mA

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 采用全桥高级控制，并对同步整流器(SR)输出级进行主动控制。ZVS运行在各种工作条件下均可实现，而负载电流可自动调节次级侧同步整流器(SR)的开关延迟。此功能可更大程度地提高系统整体效率。24引脚TSSOP封装符合RoHS要求。
品牌名称: TI(德州仪器)
商品型号: UCC28950TPWRQ1
商品编号: C2658720
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	最大占空比	97%
	拓扑结构	全桥式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	DCM
	反馈方式	原边反馈

商品概述

UCC28950-Q1增强型相移控制器基于改进型工业标准UCCx895相移控制器系列产品，所做出的改进提供了当前高效电源系统中同类产品中最佳效率。UCC28950-Q1在对同步整流器输出级进行有效控制的同时执行对全桥的高级控制。初级侧信号允许可编程延迟以确保宽负载电流和输入电压范围内的ZVS运行，而负载电流自然调整同步整流器的次级侧开关延迟，从而大大提升了整体系统效率。 UCC28950-Q1还提供多重轻负载管理特性，其中包括进入和退出断续电流模式(DCM)运行时的突发模式模式和动态SR开/关控制，从而确保将ZVS运行扩展至更轻的负载。此外，UCC28950-Q1包括对与峰值电流一起发生的电压模式控制、高达1MHz的可编程开关频率、以及包含逐周期电流限制、欠压闭锁(UVLO)、和热关断的广泛保护特性集的支持。方便在两个转换器之间安排90度相移交错同步运行。 UCC28950-Q1采用薄型小外形尺寸封装(TSSOP)-24封装。

商品特性

符合汽车应用要求，具有符合AEC-Q100的下列结果：
- 器件温度1级：-40°C至125°C的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级H2
- 器件充电器件模型(CDM) ESD分类等级C3B
增强型宽范围谐振零电压开关(ZVS)功能
直接同步整流器(SR)控制
轻负载效率管理包括：
- 突发模式运行
- 断续导通模式(DCM)，支持可编程阈值的动态SR开关控制
- 可编程自适应延迟
支持可编程斜坡补偿和电压模式控制的平均或者峰值电流模式控制
闭环环路软启动和使能功能
支持双向同步的高达1MHz的可编程开关频率(±3%)
支持断续模式的逐周期电流限制保护
150μA启动电流
VDD欠压闭锁宽温度范围，-40°C至125°C

应用领域

相移全桥转换器
工业电源系统
高密度电源架构
太阳能逆变器和电动车辆

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~17V
	开关频率	50kHz~1MHz
	输出电流	200mA
	耗散功率(Pd)	590mW
