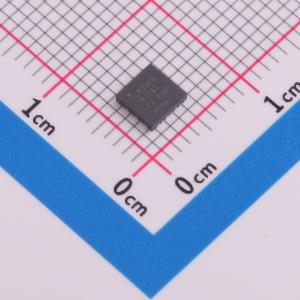

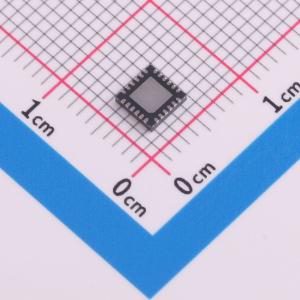

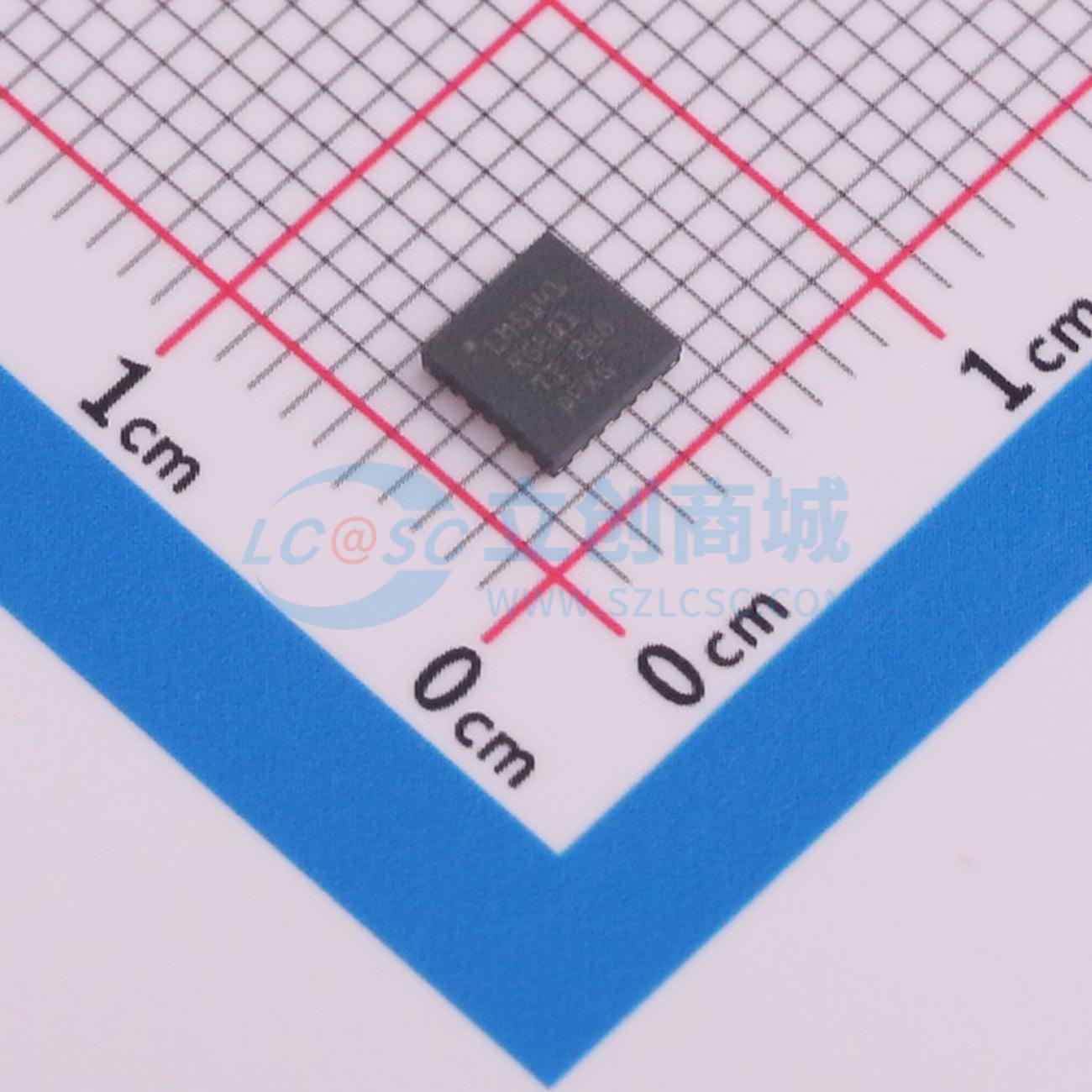

LM5141QRGERQ1
具有宽输入范围的同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5141-Q1 汽车类宽输入 2.2MHz 低 IQ 同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5141QRGERQ1
- 商品编号
- C2658684
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~65V | |
| 输出电压 | 1.5V~15V | |
| 输出电流 | - | |
| 开关频率 | 440kHz；2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5141-Q1 是一款用于高压宽 VIN 降压转换器应用的同步降压控制器。此控制方法基于峰值电流模式控制。电流模式控制具有固有线路前馈、逐周期电流限制和简化的环路补偿等特性。LM5141-Q1 具备压摆率控制功能，能够轻松满足CISPR 和汽车EMI 要求。 LM5141-Q1 有两种开关频率可选：2.2MHz 和440kHz。栅极驱动器具有压摆率控制功能，可对其进行调整以降低EMI。 在轻负载或无负载条件下，LM5141-Q1 通过在跳周期模式下运行来提升低功耗效率。LM5141-Q1 具备一个自动切换至外部偏置电源的高电压偏置稳压器，能够提升效率并降低 I0（来自 VIN）。可调特性包括频率同步、逐周期电流限制、针对持续过载条件的断续模式故障保护以及电源正常输出。
商品特性
- Qualified for Automotive Applications
- 具有符合AEC-Q100 标准的下列特性：
- Device Temperature Grade 1: -40°C to +125°C Ambient Operating Temperature
- Device HBM ESD Classification Level 2
- Device CDM ESD Classification Level C4B
- VIN：3.8V 至65V（绝对最大值70V）
- 输出：固定电压为3.3V 或5V，或可调电压为1.5V 至15V，精度为 ±0.8%
应用领域
- 信息娱乐系统
- 仪表板
- 高级驾驶员辅助系统(ADAS)
