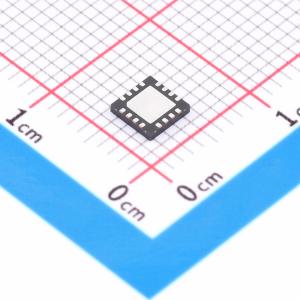

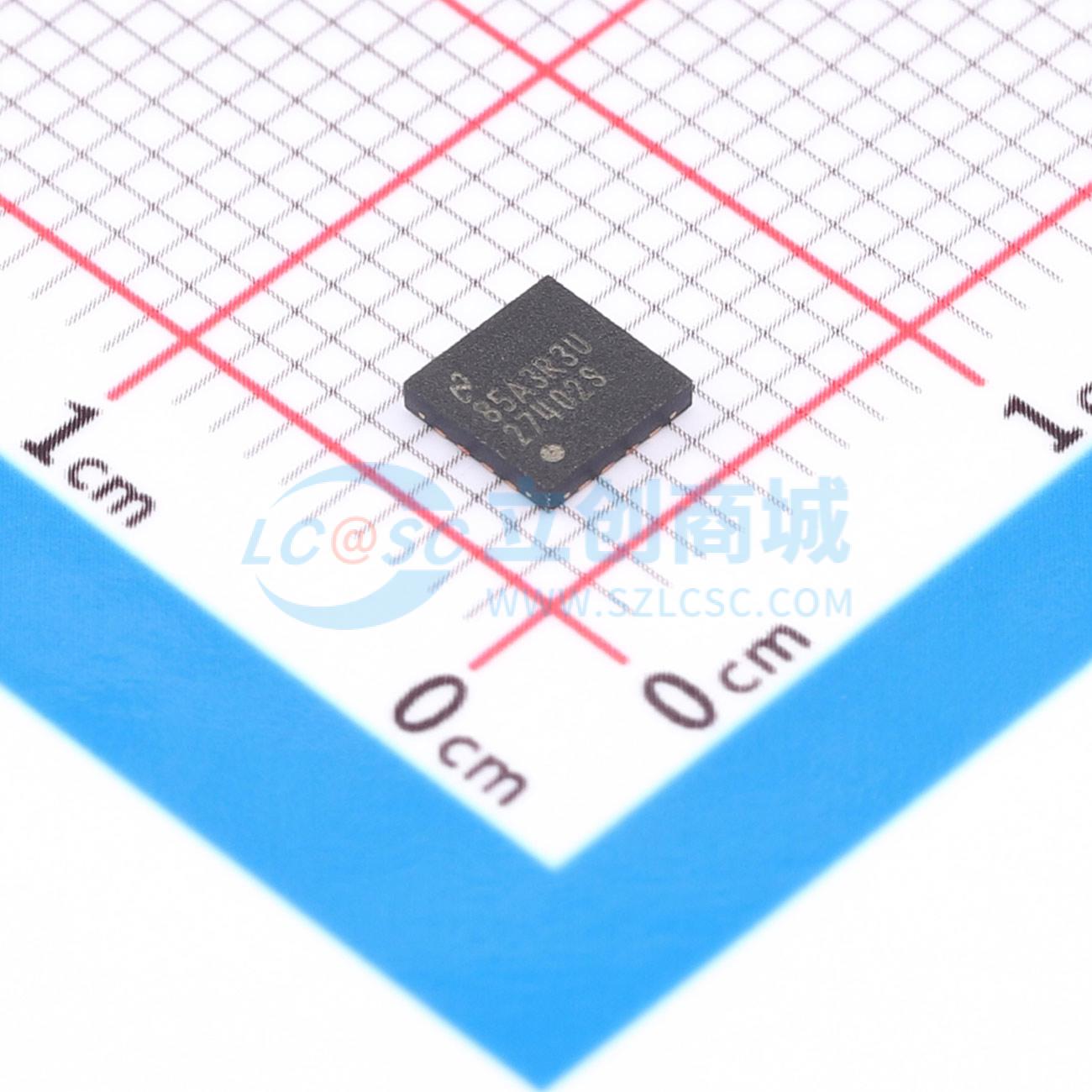

温馨提醒：图片仅供参考，商品以实物为准
LM27402SQX/NOPB
具有DCR电流感测功能的高性能同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM27402 具有 DCR 电流感应的 3V 至 20V 电压模式同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM27402SQX/NOPB
- 商品编号
- C2658449
- 商品封装
- WQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM27402是一款具有无损电感器DCR电流检测功能的电压模式同步直流/直流降压控制器。感测电感电流无需增加阻性功率传输系统元件，这可以提升整体效率，并且有助于连续执行精确的电流感测。0.6V±1%的电压基准确保了输出端的高精度和低压特性。 LM27402的输入工作电压范围为3V至20V，适用于多种输入电源轨。 LM27402电压模式控制环路整合了输入电压前馈，从而在整个输入电压范围内保持稳定性。开关频率可在200kHz至1.2MHz之间调节。双路高电流集成式MOSFET驱动器支持大Qg、低RDS(on)的功耗MOSFET。电源正常指示器可提供电源轨定序功能和输出故障检测。可调外部软启动可限制浪涌电流，并在启动期间提供单调输出控制。其他特性包括外部跟踪其他电源、集成式LDO偏置电源以及同步功能。
商品特性
- 3V至20V的宽输入电压范围
- 基于电感直流电阻(DCR)或分流电阻的过流保护
- 0.6V基准电压，在 -40°C至125°C整个结温范围内的精度为±1% FB
- 200kHz至1.2MHz的开关频率
- 输出电压高达输入电压的95%
- 集成高电流金属氧化物半导体场效应晶体管(MOSFET)驱动器
- 内部VDD偏压电源低压降(LDO)子稳压器
- 外部时钟同步
- 通过外部电容器进行可调软启动
- 预偏置启动功能
- 电源跟踪
- 支持线路前馈的电压模式控制
- 开漏电源正常指示器
- 具有迟滞功能的精密使能端
- 16引脚HTSSOP和WQFN封装
应用领域
- 适用于FPGA和ASIC的高电流、低电压电源
- 通用高电流降压转换器
- 直流/直流转换器和POL模块
- 电信、数据通信、联网、分布式电源架构
- 加密货币采矿机（比特币、以太坊、莱特币）
