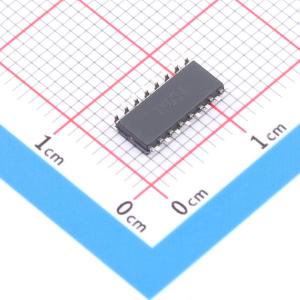

温馨提醒：图片仅供参考，商品以实物为准

TL1451ACDR

描述: TL1451A 具有宽输入电压范围的 3.6V 至 50V 双通道控制器
品牌名称: TI(德州仪器)
商品型号: TL1451ACDR
商品编号: C2658490
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TL1451A在单个单片芯片上集成了构建两个脉宽调制（PWM）控制电路所需的所有功能。TL1451A主要设计用于电源控制，它包含一个片上2.5V稳压器、两个误差放大器、一个可调振荡器、两个死区时间比较器、欠压锁定电路和双共发射极输出晶体管电路。未连接的输出晶体管为每个控制器提供共发射极输出能力。内部放大器的共模电压范围为1.04V至1.45V。除非进行外部更改，否则死区时间控制（DTC）比较器无失调，可提供0%至100%的死区时间。片上振荡器可通过连接RT和CT来工作。在VCC电压较低的情况下，欠压锁定控制电路会锁定输出，直到内部电路正常工作。 TL1451AC的工作温度范围为-20℃至85℃。TL1451AQ的工作温度范围为-40℃至125℃。TL1451AM的工作温度范围为-55℃至125℃。

商品特性

完整的PWM电源控制电路
完全同步操作
内部欠压锁定保护
宽电源电压范围
内部短路保护
振荡器频率：最大500kHz
可变死区时间可实现全范围控制
内部稳压器提供稳定的2.5V参考电源
提供适用于Q-Temp汽车级、高可靠性汽车应用的产品
配置控制/打印支持
符合汽车标准

交货周期

订货7-9个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	3.6V~50V

	属性	参数值
	开关频率	1kHz~500kHz
	拓扑结构	反激式；降压式；升压式
