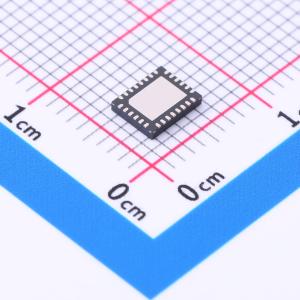

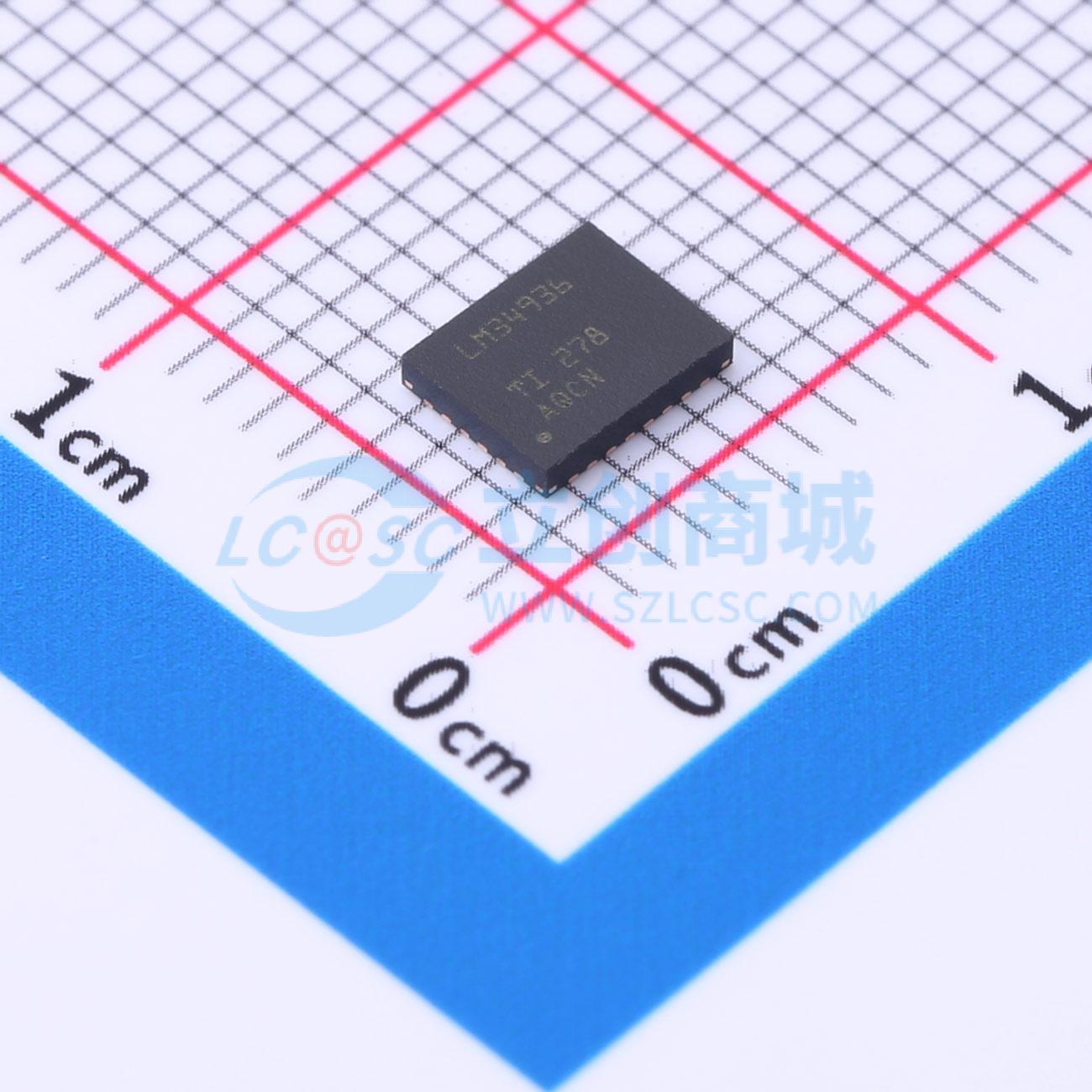

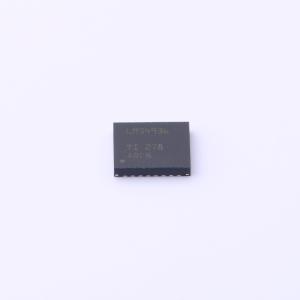

温馨提醒：图片仅供参考，商品以实物为准
LM34936RHFR
LM34936RHFR
- 描述
- LM34936 30V 宽输入电压同步 4 开关降压/升压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM34936RHFR
- 商品编号
- C2658237
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.2V~30V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
LM34936 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM34936 在 4.2V 至 30V（最大绝对值为 42V）的宽输入电压范围内工作，可支持各种不同的应用。 LM34936 在降压和升压工作模式下均采用电流模式控制，以提供出色的负载调节率和线性调节率。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。 该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压闭锁 (UVLO)、输出过压保护(OVP) 和热关断等各类保护特性。此外，LM34936 具有平均输入或输出电流限制、用于减少峰值 EMI 的展频以及持续过载情况下的断续模式保护等选项。
商品特性
- 单电感降压/升压控制器，用于升压/降压直流/直流转换
- 宽 VIN：4.2V（2.5V 偏置）至 30V（42V 最大输入电压）
- 灵活的 VOUT：0.8V 至 30V
- 输出电压短路保护
- 高效降压/升压转换
- 可调开关频率
- 可选频率同步和抖动
- 集成 2A MOSFET 栅极驱动器
- 逐周期电流限制和可选断续模式
- 可选输入或输出平均电流限制
- 可编程输入 UVLO 和软启动
- 电源正常和输出过压保护
- 采用 QFN - 28 封装
- 使用 LM34936 并借助 WEBENCH Power Designer 创建定制设计
应用领域
- 工业 PC 电源
- USB 电力输送
- 电池供电型系统
- LED 照明
