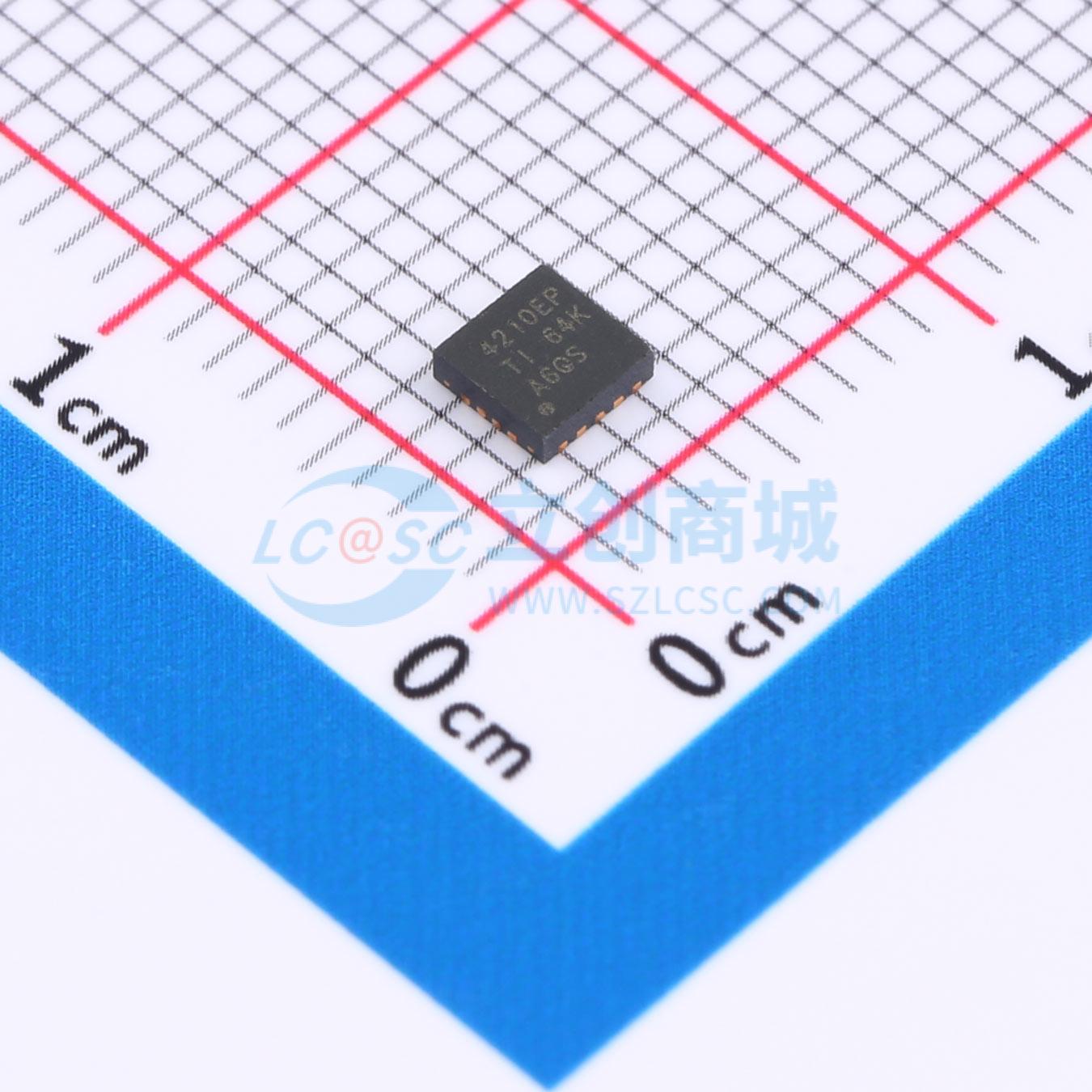

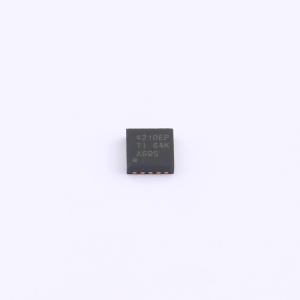

温馨提醒：图片仅供参考，商品以实物为准

TPS40210MDRCTEP

升压型 4.5V~52V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS40210-EP 增强型产品，4.5V 至 52V 输入电流模式升压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40210MDRCTEP
商品编号: C2658246
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	频率同步；可调软启动；过流保护

商品概述

TPS40210-EP 是一款具有宽输入电压范围（4.5 至 52V）的非同步升压控制器。该器件适用于需要接地源 N 沟道场效应晶体管(FET) 的拓扑，包括升压、反激、SEPIC 和各种 LED 驱动器应用。其特性包括：可编程软启动、具有自动重试功能的过流保护以及可编程振荡器频率。电流模式控制可改善瞬态响应并简化环路补偿。

商品特性

用于升压、反激、单端初级电感转换器(SEPIC)、发光二极管(LED) 驱动应用
宽输入工作电压：4.5V 至 52V
可调节振荡器频率
固定频率电流模式控制
内部斜率补偿
集成低侧驱动器
可编程闭环软启动
过流保护
外部同步功能
基准电压为 700mV
低电流禁用功能

应用领域

LED 照明
工业控制系统
电池供电系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	4.5V~52V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-55℃~+125℃@(TJ)
