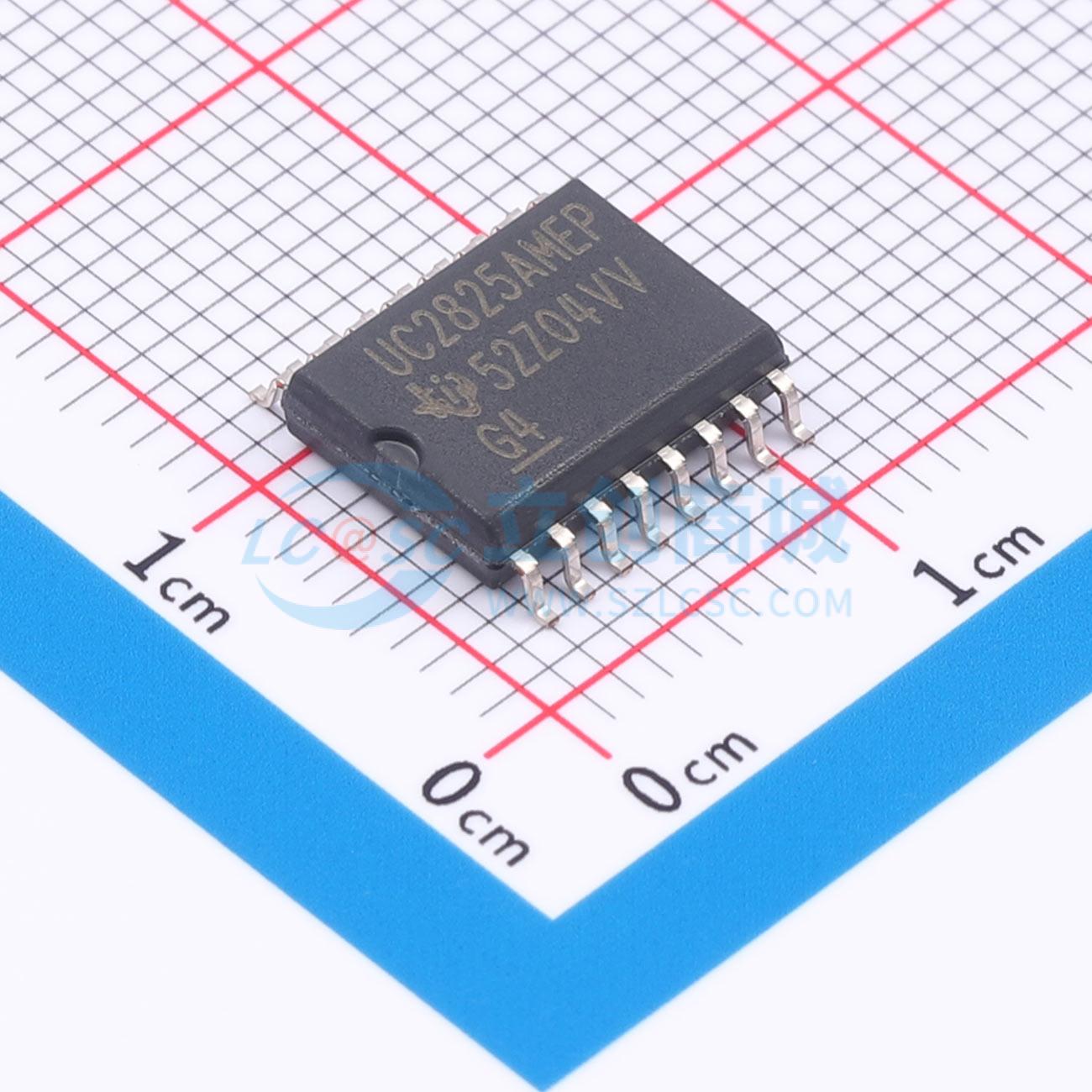

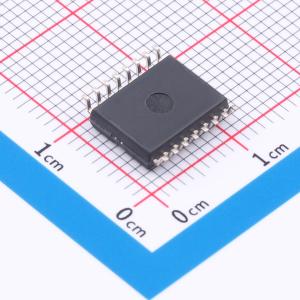

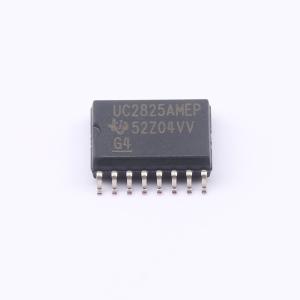

UC2825AMDWREP

高速PWM控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UC2825A-EP 脉冲宽度调制（PWM）控制器是标准 UC2825 的改进版本。对多个电路模块进行了性能增强。误差放大器的增益带宽积为 12 MHz，而输入偏移电压为 2 mV。电流限制阈值的容差为 5%。振荡器放电电流被设定为 10 mA，以实现精确的死区时间控制。频率精度提高到 6%。启动电源电流通常为 100 μA，非常适合离线应用。输出驱动器经过重新设计，在欠压锁定（UVLO）期间主动吸收电流，而不影响启动电流规格。此外，每个输出在转换期间能够提供 2 A 的峰值电流。该系列还实现了功能改进。UC2825A-EP 的关断比较器现在是一个高速过流比较器，其阈值为 1.2 V。过流比较器设置一个锁存器，确保软启动电容器完全放电后才允许重启。当故障锁存器被设置时，输出处于低状态。在连续故障的情况下，软启动电容器在放电前会完全充电，以确保故障频率不超过设计的软启动周期。UC2825 的 CLOCK 引脚在 UC2825A-EP 中为 CLK/LEB。该引脚结合了时钟输出和前沿消隐调整的功能，并且已经缓冲，以便于接口连接。UC2825A-EP 具有双交替输出，并且与 UC2825 具有相同的引脚配置。欠压锁定（UVLO）阈值与原始 UC2825 相同。
品牌名称: TI(德州仪器)
商品型号: UC2825AMDWREP
商品编号: C2658090
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

UC2825A - EP脉冲宽度调制（PWM）控制器是标准UC2825的改进版本。对多个电路模块进行了性能提升。误差放大器的增益带宽积为12 MHz，输入失调电压为2 mV。电流限制阈值的公差规定为5%。振荡器放电电流规定为10 mA，以实现精确的死区时间控制。频率精度提高到6%。典型启动电源电流为100 μA，非常适合离线应用。输出驱动器经过重新设计，可在欠压锁定（UVLO）期间主动吸收电流，且不影响启动电流规格。此外，每个输出在转换期间能够提供2 A的峰值电流。

该系列还实现了功能改进。UC2825A - EP关断比较器现在是一个高速过流比较器，阈值为1.2 V。过流比较器设置一个锁存器，确保软启动电容在允许重启前完全放电。当故障锁存器置位时，输出处于低电平状态。在连续故障的情况下，软启动电容在放电前会完全充电，以确保故障频率不超过设计的软启动周期。UC2825的CLOCK引脚在UC2825A - EP中为CLK/LEB。该引脚结合了时钟输出和前沿消隐调整功能，并经过缓冲处理，便于接口连接。

UC2825A - EP具有双交替输出，引脚配置与UC2825相同。欠压锁定（UVLO）阈值与原始UC2825相同。

商品特性

UC2825 PWM的改进版本
与电压模式或电流模式控制方法兼容
可在高达1 MHz的开关频率下实际运行
输出传播延迟为50 ns
高电流双图腾柱输出（2 A峰值）
经过微调的振荡器放电电流
低启动电流（100 μA）
逐脉冲电流限制比较器
带全周期重启功能的锁存过流比较器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	22V
	开关频率	350kHz~450kHz；850kHz~1.15MHz
	输出电流	2A
	耗散功率(Pd)	1.105W

	属性	参数值
	最大占空比	85%
	功能特性	过流保护(OCP)；软启动；欠压保护(UVP)
	工作温度	-55℃~+125℃
	工作模式	PWM 调制
