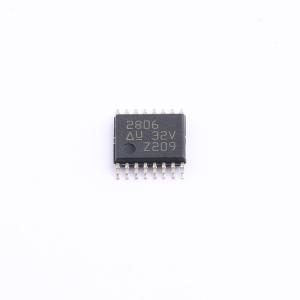

温馨提醒：图片仅供参考，商品以实物为准
UCC2806PWTR
8V~14.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BiCMOS PWM 控制器系列提供了卓越的性能和熟悉的架构。与流行系列具有相同的框图和引脚排列，该系列具有更高的开关频率能力，同时大大降低了器件内部使用的偏置电流。典型启动电流为 50 μA，具有明确的导通电压阈值，适用于离线电源到电池供电的便携式设备等应用。双高电流 MOSFET 驱动输出和快速电流检测环路进一步增强了器件的通用性。电流模式控制的所有优点，包括更简单的环路闭合、电压前馈、带均流的并联能力、逐脉冲电流限制和推挽对称校正，都可通过该系列实现。这些器件有多种封装选项，适用于通孔和表面贴装应用，并具有商业、工业等温度范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2806PWTR
- 商品编号
- C2658095
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~14.5V | |
| 开关频率 | 42kHz~52kHz | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式；正激式；升压式 | |
| 特性 | 过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
UCC3806系列的BiCMOS PWM控制器在保持熟悉架构的同时提供了显著改进的性能。该系列产品与广受欢迎的UC3846系列具有相同的框图和引脚排列，但在提高开关频率能力的同时大幅降低了器件内部的偏置电流。这些器件具有50 uA的典型启动电流和明确的开启电压阈值，适用于从离线电源到电池供电便携设备的各种应用。双高电流MOSFET驱动输出和快速电流检测回路进一步增强了器件的灵活性。所有电流模式控制的优点，包括更简单的环路闭合、电压前馈、并联时的电流共享、逐周期电流限制以及推挽对称性校正，都可以通过UCC3806系列轻松实现。
应用领域
- 离线电源
- 电池供电便携设备
