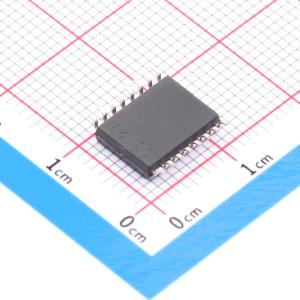

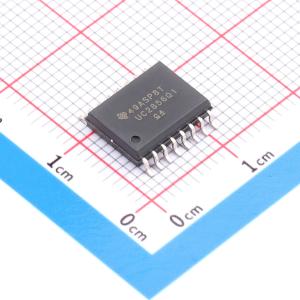

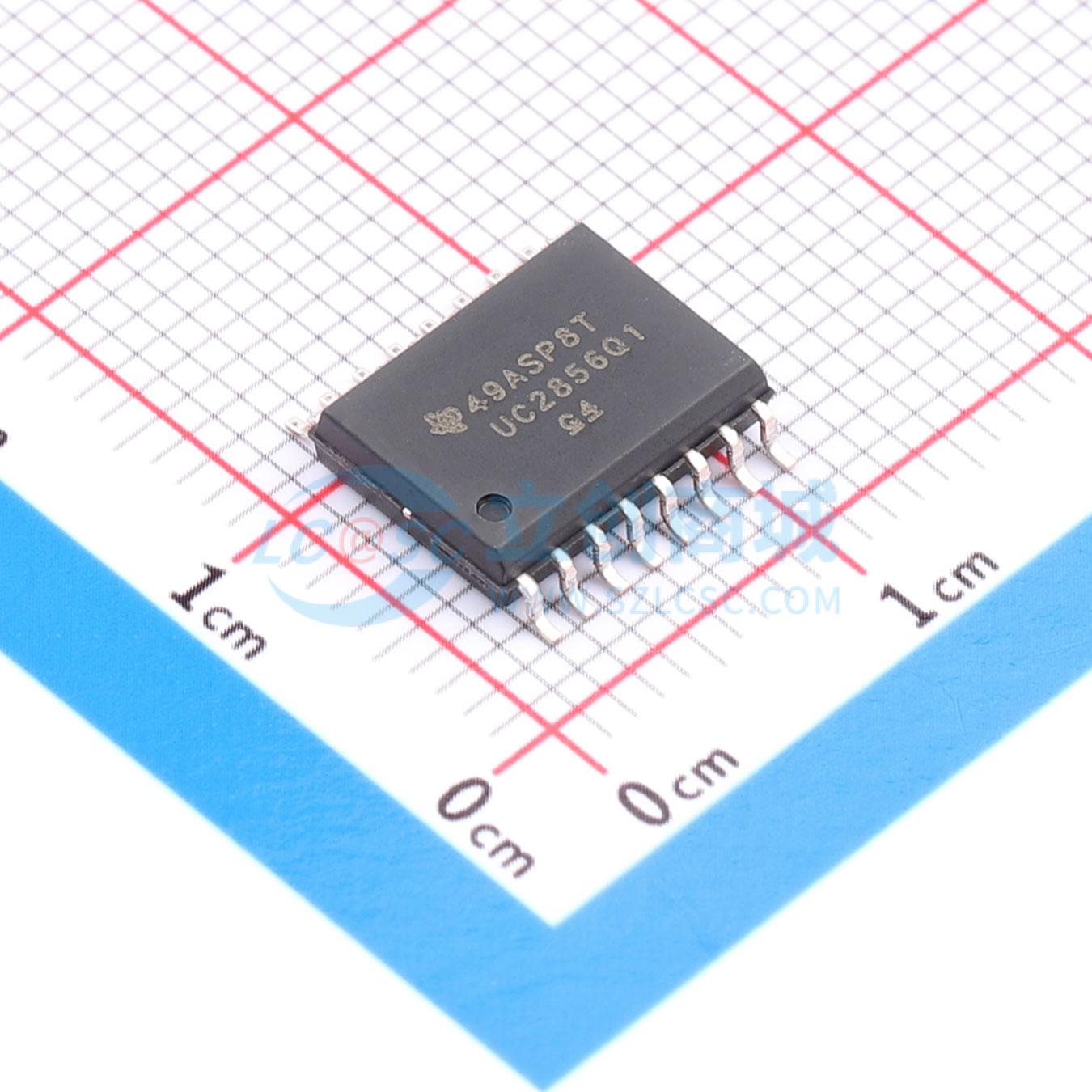

UC2856QDWRQ1

高性能电流模式PWM控制器

描述: UC2856-Q1是UC2846系列的高性能版本,具有改进的电流检测放大器、减少噪声敏感度、高精度振荡器放电电流、1V关断阈值和4kV最小ESD保护等功能。双图腾柱输出峰值电流高达1.5A,TTL兼容的同步引脚阈值。适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: UC2856QDWRQ1
商品编号: C2658044
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

UC2856 是广受欢迎的 UC2846 系列电流模式控制器的高性能版本，适用于需要速度和精度的设计升级和新应用。所有输入到输出的延迟都已最小化，并且电流检测输出具有摆率限制，以减少噪声敏感性。增加了1.5A峰值输出级，以便快速切换功率FET。

实现了一个低阻抗TTL兼容的同步输出，在用作同步输入时具有三态功能。

内部芯片接地得到了改进，以减少驱动大容性负载时产生的内部噪声。结合改进的差分电流检测放大器，这提高了抗噪性能。

其他特性包括经过微调的振荡器电流（8%），用于精确的频率和死区时间控制；1V 5%的关断阈值；以及所有引脚上的最小4kV ESD保护（HBM）。
