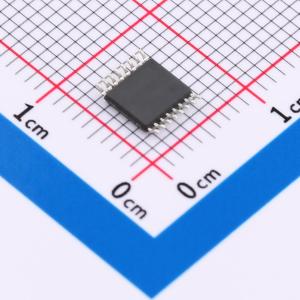

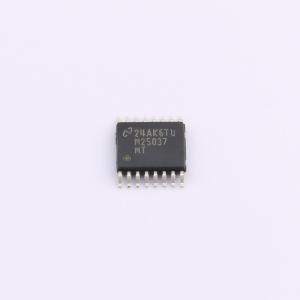

温馨提醒：图片仅供参考，商品以实物为准
LM25037QMTX/NOPB
带交替输出的双模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25037-Q1 汽车类 5.5V 至 75V、1.2A 栅极驱动器、双模式 PWM 控制器，具有交替输出，-40°C 至 125°C
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25037QMTX/NOPB
- 商品编号
- C2658054
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5.5V~75V | |
| 开关频率 | 178kHz~222kHz | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 推挽式；全桥式；半桥式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
LM25037 PWM控制器具备实现平衡双端电源转换器拓扑所需的所有特性，如推挽、半桥和全桥。与常见的单端拓扑（如反激和正激）相比，这些双端拓扑可实现更高的效率和更大的功率密度。LM25037只需最少的外部元件，即可配置为电压模式或电流模式控制。它提供两个交替的栅极驱动输出，每个输出的峰值电流可达1.2 A。LM25037可配置为在5.5 V至75 V的超宽输入电压范围内直接工作。其他特性包括可编程最大占空比限制、线路欠压锁定、逐周期电流限制、带可调超时延迟的打嗝模式故障保护、软启动以及具备同步功能的2 MHz振荡器、精密基准和热关断功能。
商品特性
- 符合汽车应用标准，通过AEC - Q100认证，结果如下：器件温度等级1：-40℃至+125℃工作结温
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 双端拓扑的交替输出
- 5.5 V至75 V的超宽输入工作范围
- 电流模式或前馈电压模式控制
- 可编程最大占空比限制
- 2%的反馈基准精度
- 高增益带宽误差放大器
- 带可调迟滞的可编程线路欠压锁定（UVLO）
- 带打嗝延迟定时器的多功能双模式过流保护
- 可编程软启动
- 精密5 V基准输出
- 电流检测前沿消隐
- 电阻可编程的2 MHz振荡器
- 具备低频锁定保护的振荡器同步功能
- 16引脚TSSOP封装
应用领域
- 电信电源转换器
- 工业电源转换器
- 汽车电源转换器（Q1版本）
