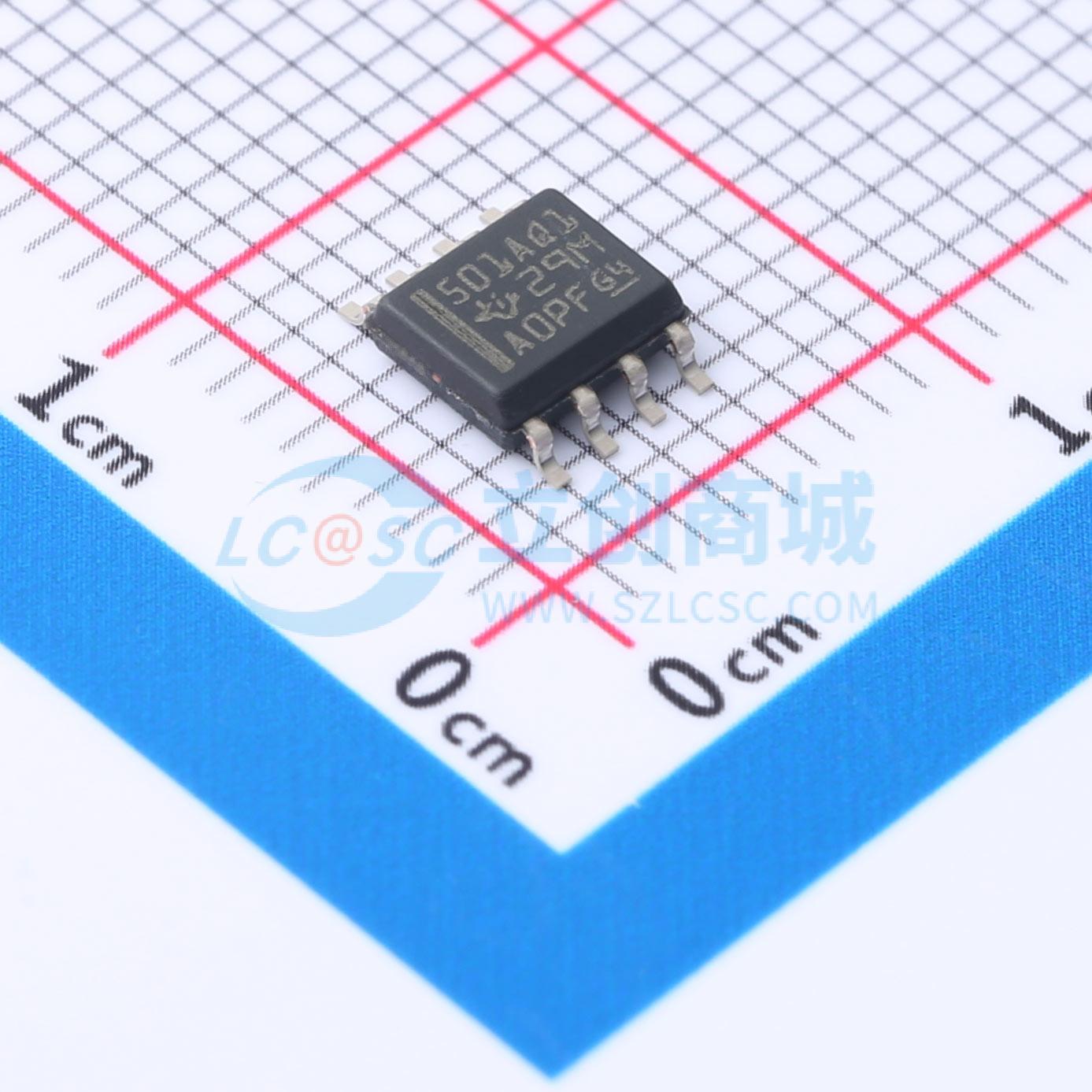

TL5001AQDRG4Q1

TL5001A在单个单片芯片上集成了脉宽调制（PWM）控制电路所需的所有功能。TL5001A主要用于电源控制，包含一个误差放大器、一个稳压器、一个振荡器、一个带有死区时间控制输入的PWM比较器、欠压锁定（UVLO）、短路保护（SCP）和一个集电极开路输出晶体管。TL5001A的典型参考电压容差为±3%。 误差放大器的共模电压范围为0 V至1.5 V。误差放大器的同相输入端连接到一个1 V的参考电压。通过在死区时间控制（DTC）引脚和地（GND）之间连接一个外部电阻，可以将死区时间控制（DTC）设置为提供0%至100%的死区时间。振荡器频率通过将RT引脚通过一个外部电阻连接到地来设置。在低VCC条件下，欠压锁定（UVLO）电路会关闭输出，直到VCC恢复到正常工作范围。 TL5001A的工作温度范围为-40℃至125℃。

• 符合汽车应用要求
• 完整的PWM电源控制
• 3.6 V至40 V工作电压范围
• 内部欠压锁定电路
• 内部短路保护
• 振荡器频率：20 kHz至500 kHz，可变死区时间可实现全范围控制
• 参考电压容差为±3%
• 适用于Q级温度汽车应用、高可靠性汽车应用，符合汽车标准的配置控制/印刷支持认证
