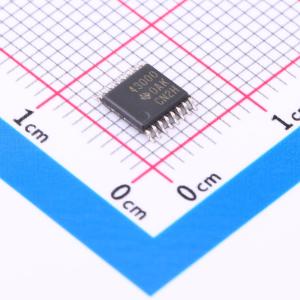

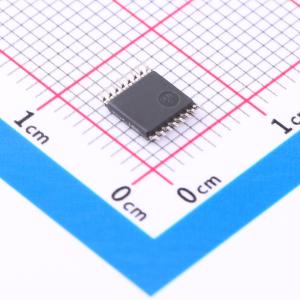

温馨提醒：图片仅供参考，商品以实物为准

TPS43000PWR

高频率多拓扑PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS43000是一款高频率、电压模式同步PWM控制器,适用于多种拓扑结构,包括降压、升压、SEPIC和反激。该控制器设计用于驱动外部MOSFET,支持宽输入电压范围和多种输出电压配置,具有低静态电流和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS43000PWR
商品编号: C2658036
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

TPS43000是一款高频、电压模式、同步PWM控制器，可用于降压、升压、SEPIC或反激拓扑。这款高度灵活、功能齐全的控制器旨在驱动一对外部MOSFET（一个N沟道和一个P沟道），使其适用于各种输出电压和功率水平。它具备自动PFM模式，关断电流小于1 μA，睡眠模式电流小于100 μA，在1 MHz时的满工作电流小于2 mA，非常适合构建高效的直流-直流转换器。 TPS43000的输入电压范围为1.8 V至9.0 V。典型电源包括分布式电源系统、两到四节镍氢或碱性电池，或一到两节锂离子电池。它可用于产生低至0.8 V到8 V或更高的稳压输出电压。它可以在固定频率模式下运行，用户可对频率进行编程（最高可达2 MHz），也可在自动PFM模式下运行。在自动模式下，当电感电流变为不连续时，控制器进入睡眠状态；当输出电压下降2%时，控制器唤醒。在这种迟滞工作模式下，可在很宽的负载电流范围内保持非常高的效率。该器件还可以使用具有双重功能的SYNC/SD输入引脚与外部时钟源同步。 TPS43000具有一个可选的两级电流限制电路，可检测导通MOSFET两端的电压降。用户可以选择逐脉冲电流限制或打嗝模式过流保护。TPS43000还具有低功耗（LP）模式（可降低高输入/输出电压下N沟道MOSFET的栅极电荷损耗）、欠压锁定和软启动功能。TPS43000采用16引脚TSSOP（PW）封装。

商品特性

高频（2 MHz）电压模式PWM控制器
1.8 V至9.0 V输入电压范围
0.8 V至8.0 V输出电压范围（非同步升压拓扑中可更高）
高效降压、升压、SEPIC或反激（升降压）拓扑
同步整流以实现高效率
驱动外部MOSFET以用于大电流应用
可同步的固定频率PWM或自动脉冲频率调制（PFM）模式
内置软启动
用户可编程的不连续或连续导通模式
可选的逐脉冲电流限制或打嗝模式保护

应用领域

网络设备服务器
基站
手机、卫星电话
GPS设备
数码相机和手持摄像机
个人数字助理（PDA）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	1.8V~9V
	输出电压	800mV~8V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；降压-升压式；反激式；SEPIC；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
