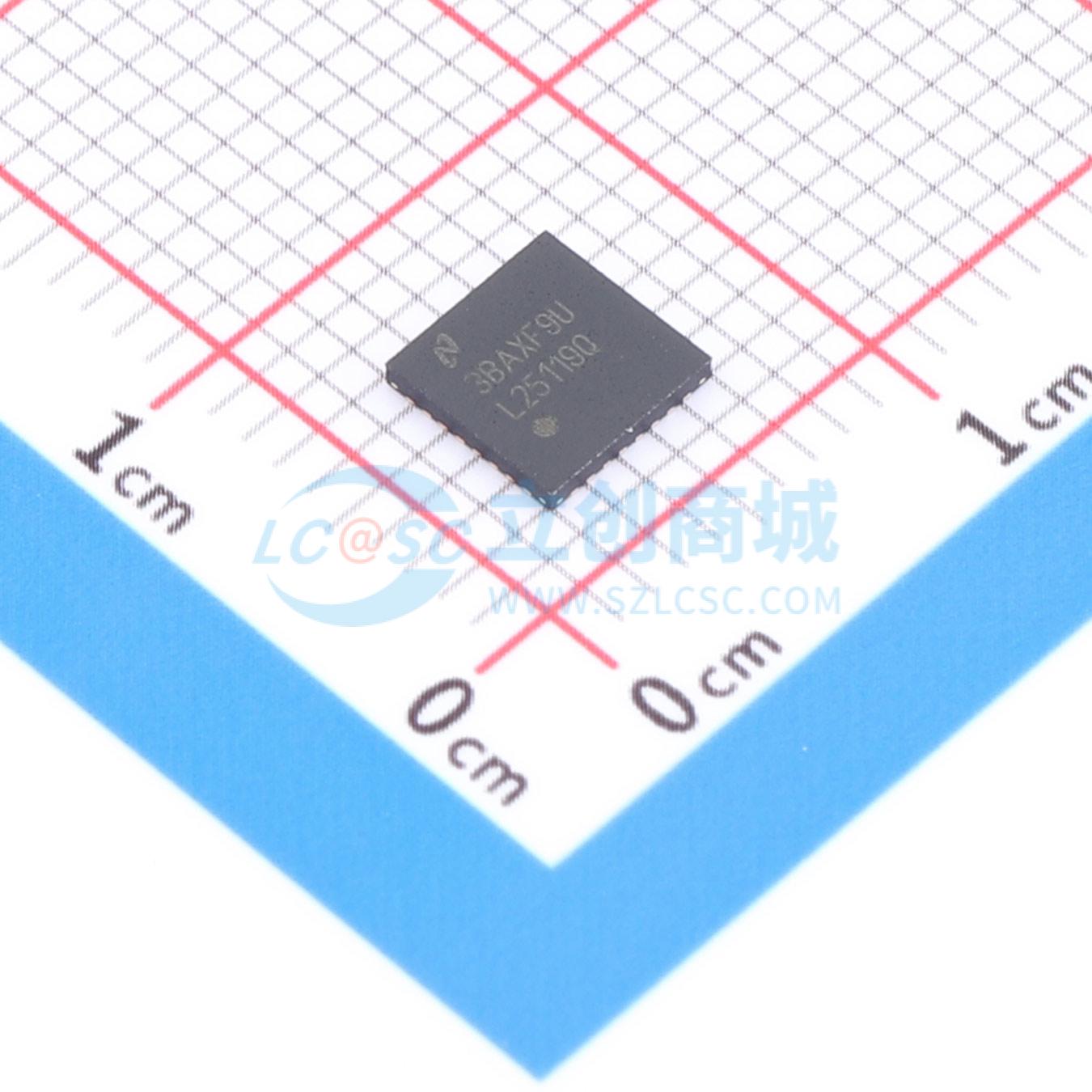

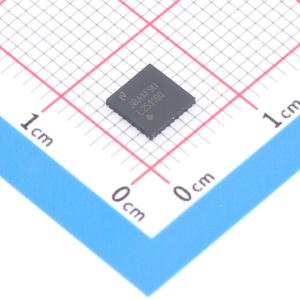

LM25119QPSQ/NOPB

宽输入范围双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25119Q是一款双路同步降压控制器,适用于高压电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度,从而对高输入电压应用中所需的极小占空比进行可靠控制。开关频率可设定在50kHz至750kHz范围内。LM25119Q器件可驱动支持自适应死区时间控制的外部高侧和低侧N通道MOS功率开关。用户可选二极管仿真模式可实现断续模式运行,从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能,可以进一步提高效率。其他特性包括:热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型32引脚无引线WQFN封装,并且配有有利于散热的外露芯片连接焊盘。
品牌名称: TI(德州仪器)
商品型号: LM25119QPSQ/NOPB
商品编号: C2658032
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM25119Q器件是一款双路同步降压控制器，适用于高压电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠控制。开关频率可设定在50kHz至750kHz范围内。LM25119Q器件可驱动支持自适应死区时间控制的外部高侧和低侧N通道MOS功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他特性包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型32引脚无引线WQFN封装，并且配有利于散热的外露芯片连接焊盘。

商品特性

符合汽车类标准
具有符合AEC - Q100标准的下列特性：
- 器件温度1级：-40°C至125°C的环境工作温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级1C
- 器件组件充电模型(CDM) ESD分类等级C4A
仿真峰值电流模式控制
宽运行范围（4.5V至42V）可轻松配置为双路输出或交错单路输出
稳健耐用的3.3A峰值栅极驱动
开关频率最高可通过编程设定为750kHz
可选二极管仿真模式
可编程输出（基准电压为0.8V）
精密1.5%电压基准
可编程电流限制
断续模式过载保护
可编程软启动
可编程线路欠压锁定
自动切换至外部偏置电源
通道2使能逻辑输入
热关断
32引脚超薄型四方扁平无引线(WQFN)封装

应用领域

汽车信息娱乐系统
汽车USB配件适配器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	8A；8A
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
