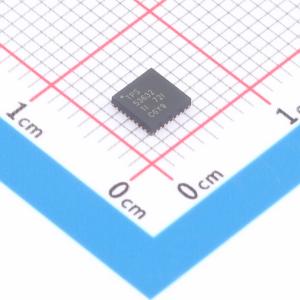

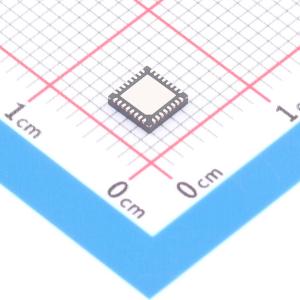

温馨提醒：图片仅供参考，商品以实物为准

TPS53632RSMR

TPS53632:具有I2C接口控制功能的3-2-1相D-CAP+降压无驱动器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53632是一款采用串行控制的降压无驱动器控制器,具有D-CAP+架构等高级特性,可实现快速瞬态响应、最低输出波纹和高效率。TPS53632支持标准I²C Rev 3.0接口,能够实现输出电压动态控制以及电流监视器遥测。它还具有动态相位增加和下降控制功能,可进入单相断续电流模式,从而大大增加轻负载时的效率。
品牌名称: TI(德州仪器)
商品型号: TPS53632RSMR
商品编号: C2658028
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS53632 器件是一款采用串行控制的降压无驱动器控制器。具有 D - CAP+ 架构等高级特性，可实现快速瞬态响应、最低输出波纹和高效率。TPS53632 器件支持标准 I2C Rev 3.0 接口，能够实现输出电压动态控制以及电流监视器遥测。它还具有动态相位增加和下降控制功能，可进入单相断续电流模式，从而大大增加轻负载时的效率。其它特性包括可调整控制 VCORE 转换率以及电压定位。TPS53632 器件采用节省空间的耐热增强型 32 引脚 VQFN 封装，额定工作温度范围为 -10℃ 至 105℃。

商品特性

可选相位数：（3，2 或 1）
针对 VID 控制和遥感勘测的 I²C 接口（具有 8 个器件地址）
针对快速瞬态响应提供 D - CAP+TM 控制
动态相位增加和下降操作
开关频率：300kHz 至 1MHz
数字电流监控
7 位数模转换器 (DAC) 输出范围：0.50V 至 1.52V
轻负载与重负载下实现最优效率
精确、可调电压定位或零斜率负载线路
已获专利 AutoBalance 相位均衡
可选 8 级电流限制
2.5V 至 24V 转换电压范围
默认启动电压：1.00V
小型 4mm x 4mm 32 引脚超薄四方扁平无引线 (VQFN) PowerPAD 封装

应用领域

高电流低压应用
微服务器的内核电源、定制微控制器、专用集成电路 (ASIC)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~24V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-10℃~+105℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
