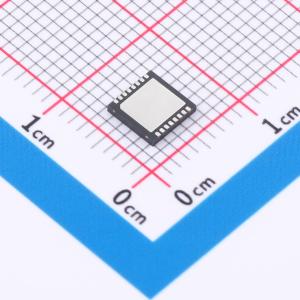

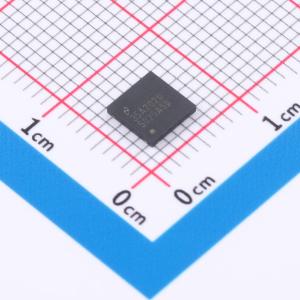

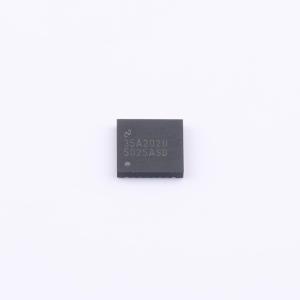

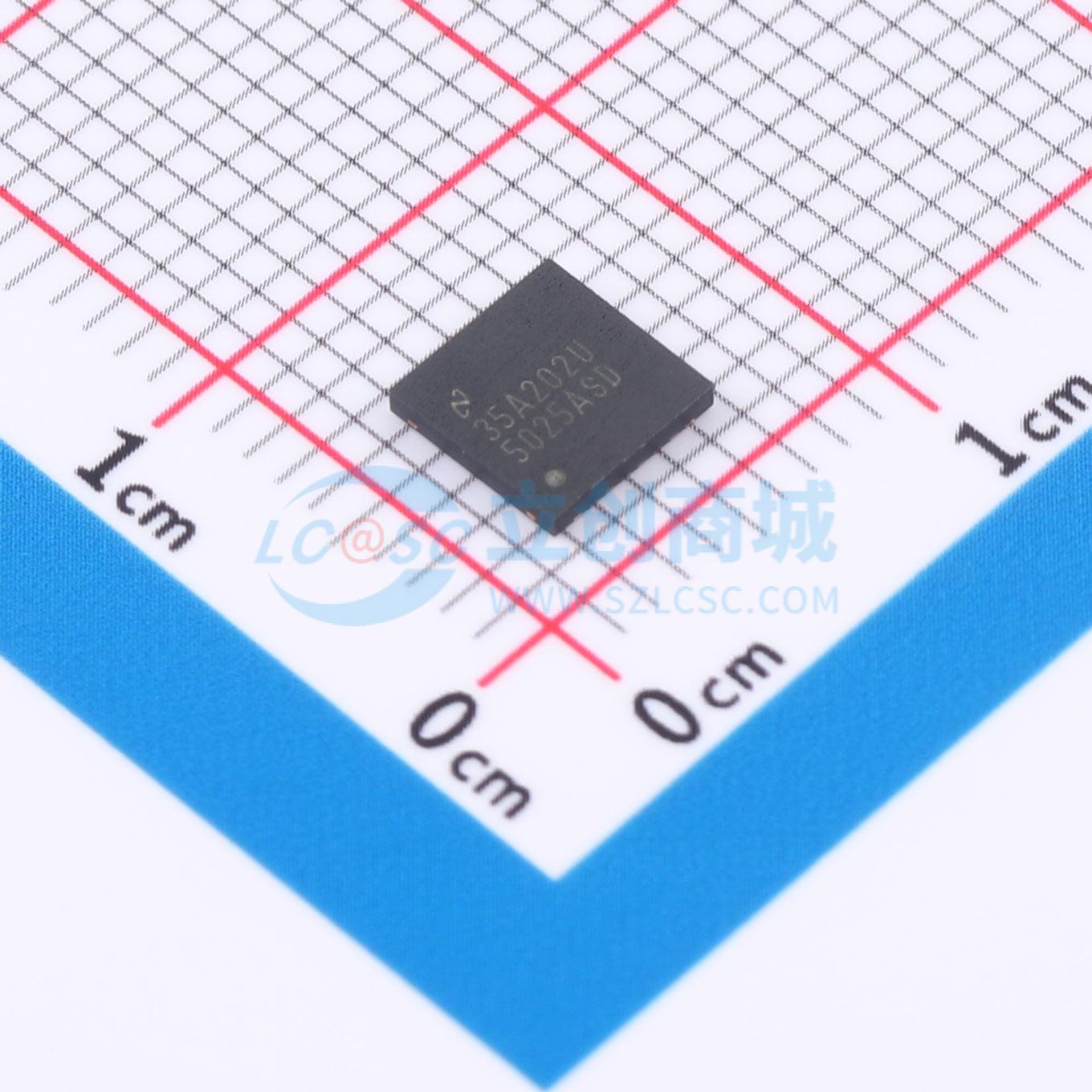

LM5025ASDX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5025A 具有 P 或 N 沟道钳位 FET 和 0.5V CS 阈值的 90V 有源钳位电压模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5025ASDX/NOPB
商品编号: C2657969
商品封装: WSON-16-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM5025A是LM5025有源钳位PWM控制器的功能变体。LM5025A的功能差异在于，CS1和CS2电流限制阈值已提高到0.5 V，内部CS2滤波器放电装置已禁用，不再每个时钟周期运行，并且当线路欠压锁定（UVLO）引脚低于阈值时，内部VCC和VREF稳压器仍继续工作。 LM5025A PWM控制器具备采用有源钳位/复位技术实现电源转换器所需的所有特性。与传统的箝位绕组或RDC钳位/复位技术相比，采用有源钳位技术可实现更高的效率和更大的功率密度。它提供两个控制输出：主功率开关控制（OUT_A）和有源钳位开关控制（OUT_B）。两个内部复合栅极驱动器可同时驱动MOS和双极型器件，具有出色的栅极驱动特性。该控制器专为高速运行而设计，其振荡器频率范围高达1 MHz，总PWM和电流检测传播延迟小于100 ns。LM5025A包含一个高压启动稳压器，可在13 V至90 V的宽输入范围内工作。其他特性包括：线路欠压锁定（UVLO）、软启动、振荡器上/下同步功能、精密基准和热关断。

商品特性

内部启动偏置稳压器
3 A复合主栅极驱动器
可编程线路欠压锁定（UVLO），带可调迟滞
带前馈的电压模式控制
可调双模过流保护
主输出和有源钳位输出之间可编程重叠或死区时间
伏秒钳位
可编程软启动
前沿消隐
单电阻可编程振荡器
振荡器上/下同步功能
精密5 V基准
热关断
封装：16引脚热增强型TSSOP、16引脚WSON（5 mm × 5 mm）

应用领域

服务器电源
48 V电信电源
42 V汽车应用
高效DC - DC电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~15V
	输出电压	-
	输出电流	-
	开关频率	580kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	正激式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
