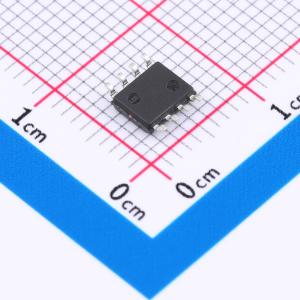

温馨提醒：图片仅供参考，商品以实物为准
ISL6545IBZ-T
5V或12V单同步降压脉宽调制(PWM)控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL6545、ISL6545A 能够轻松为采用同步降压拓扑结构、驱动 N 沟道 MOSFET 的 DC/DC 降压转换器实现完整的控制与保护方案。由于该器件可采用 5V 或 12V 电源供电，因此这一颗 IC 可在系统内的多种应用中使用。ISL6545、ISL6545A（后文在不需要区分时统称“ISL6545x”）将控制、栅极驱动器、输出调节、监控和保护功能集成于一个 8 引脚 SOIC 或 10 引脚 DFN 封装中
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6545IBZ-T
- 商品编号
- C2657973
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1V~12V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ISL6545、ISL6545A 能轻松为采用同步降压拓扑、驱动 N 沟道 MOSFET 的 DC/DC 降压转换器实现完整的控制与保护方案。由于它能在 5V 或 12V 电源下工作，因此这一款 IC 可用于系统内的各种应用。ISL6545、ISL6545A（以下除非必要，均简称为“ISL6545x”）将控制、栅极驱动、输出调节、监控和保护功能集成到一个 8 引脚 SOIC 或 10 引脚 DFN 封装中。 ISL6545x 提供单反馈环路、电压模式控制，具有快速瞬态响应。输出电压可精确调节至低至 0.6V，在温度和线电压变化时，最大容差为 ±1.0%。可选的固定频率振荡器（ISL6545 为 300kHz；ISL6545A 为 600kHz）降低了设计复杂度，同时平衡了典型应用的成本和效率。 误差放大器具有 20MHz 的增益带宽积和 9V/μs 的压摆率，可为转换器实现高带宽，以实现快速瞬态性能。由此产生的 PWM 占空比范围为 0% 至 100%。 通过监测下 MOSFET 的 rDS(ON) 来适当抑制 PWM 操作，从而实现过流保护。这种方法简化了实现过程，并通过无需电流检测电阻提高了效率。
商品特性
- 采用 +5V 或 +12V 电源电压（用于偏置）工作
- 1.0V 至 12V 输入范围（在有一定限制的情况下最高可达 20V；见输入电压注意事项）
- 0.6V 至 VIN 输出范围
- 集成栅极驱动器使用 VCC（5V 至 12V）
- 0.6V 内部参考电压；±1.0% 容差
- 简单的单环路控制设计
- 电压模式 PWM 控制
- 驱动 N 沟道 MOSFET
- 传统双沿调制器
- 快速瞬态响应
- 高带宽误差放大器
- 完整的 0% 至 100% 占空比
- 无损、可编程过流保护
- 使用下 MOSFET 的 rDS(ON)
- 无铅（符合 RoHS 标准）
应用领域
- 微处理器或外设电源 - 个人电脑、嵌入式控制器、内存电源 - DSP 和核心通信处理器电源
- 子系统电源 - PCI、AGP；显卡；数字电视 - SSTL - 2 和 DDR/DDR2/DDR3 SDRAM 总线终端电源
- 电缆调制解调器、机顶盒和 DSL 调制解调器
- 工业电源；通用电源
- 5V 或 12V 输入 DC/DC 稳压器
- 低压分布式电源
