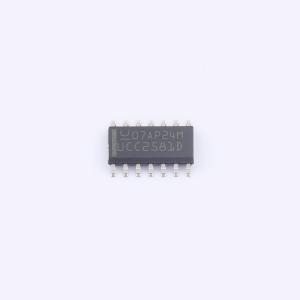

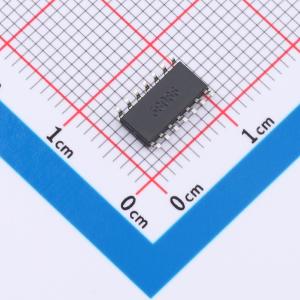

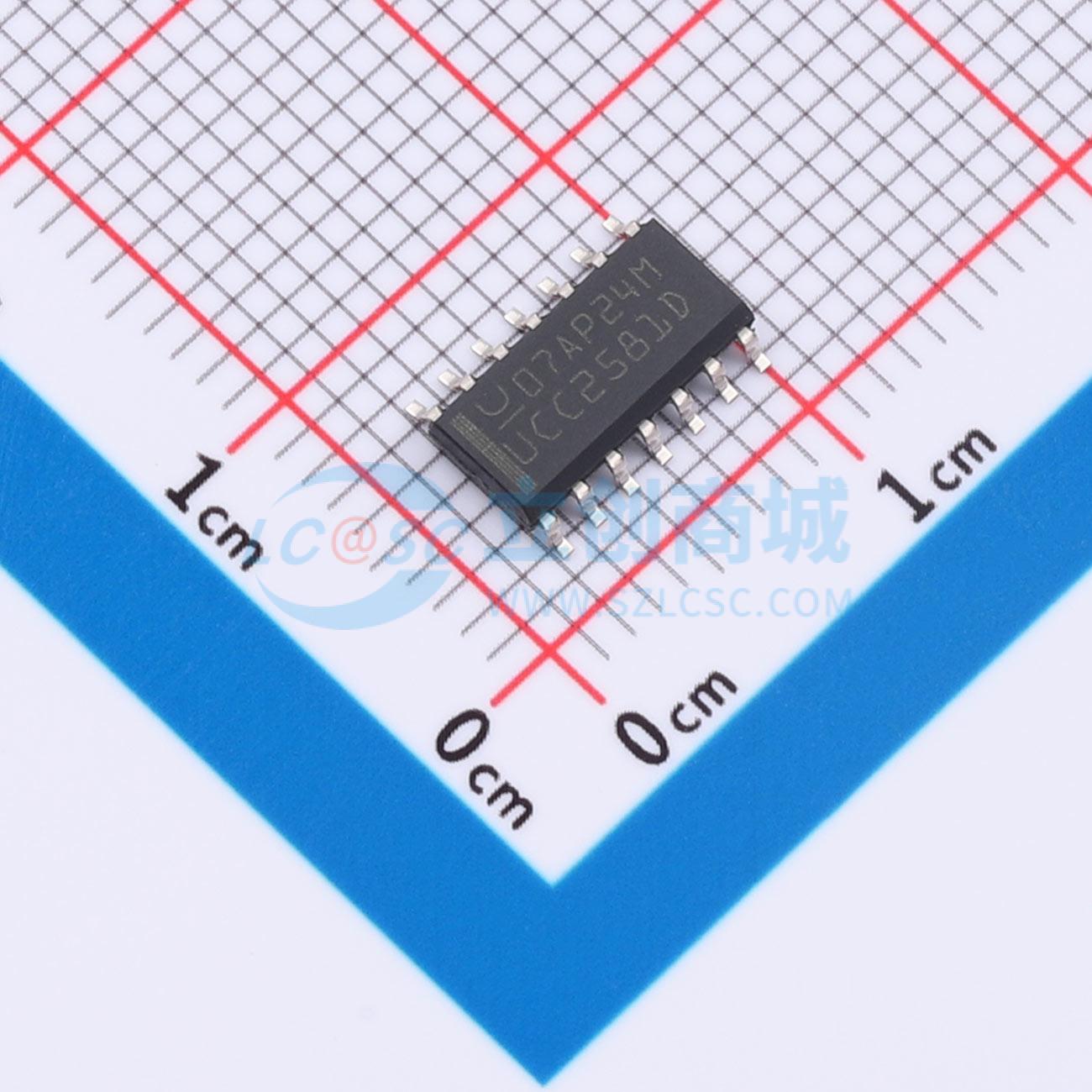

UCC2581DTR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 6.8V~15V | |
| 开关频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 84% | |
| 拓扑结构 | 反激式；正激式；升压式 | |
| 工作温度 | -40℃~+85℃@(TA) |
商品概述
UCC3581电压模式脉宽调制器旨在控制诸如用户线电源（ISDN I.430）等应用中的低功率隔离式DC - DC转换器。UCC3581主要用于单开关正激和反激式转换器，采用BiCMOS电路，具有低启动和工作电流，同时能够以高达100kHz的频率驱动功率MOSFET。UCC3581的振荡器可通过两个电阻和一个电容灵活编程频率和最大占空比。还提供一个TTL电平输入，以便与外部频率源同步。 UCC3581包括可编程软启动电路、过流检测、一个7.5V线性预调节器（用于在启动期间控制芯片VDD）以及一个片上4.0V逻辑电源。 UCC3581具备一些通常在PWM控制器中找不到的功能，可最大限度提高轻载效率。 线性预调节器驱动器与外部耗尽型N - MOSFET配合，提供初始控制器电源。一旦自举电源正常工作，预调节器将关闭以节省功率。在轻载时，通过提供可编程的最小占空比钳位来节省功率。当需要低于最小占空比时，调制器会跳过一些周期，以提供输出调节所需的正确平均占空比。这有效地降低了开关频率，显著节省了栅极驱动和功率级损耗。 UCC3581有14引脚塑料和陶瓷双列直插式封装以及14引脚窄体小外形集成电路封装（SOIC）。UCC1581的工作温度范围为 - 55℃至 + 125℃，UCC2581的工作温度范围为 - 40℃至 + 85℃，UCC3581的工作温度范围为0℃至 + 70℃。
商品特性
- 低启动电流85μA
- 低工作电流300μA
- 启动预调节器自动禁用
- 可编程最小占空比，具备周期跳越功能
- 可编程最大占空比
- 输出电流：峰值灌/拉电流1A
- 可编程软启动
- 可编程振荡器频率
- 具备外部振荡器同步能力
