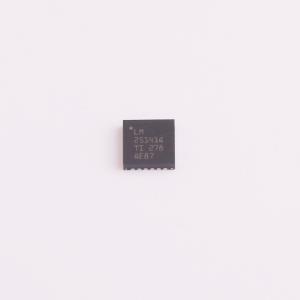

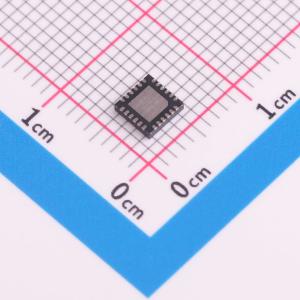

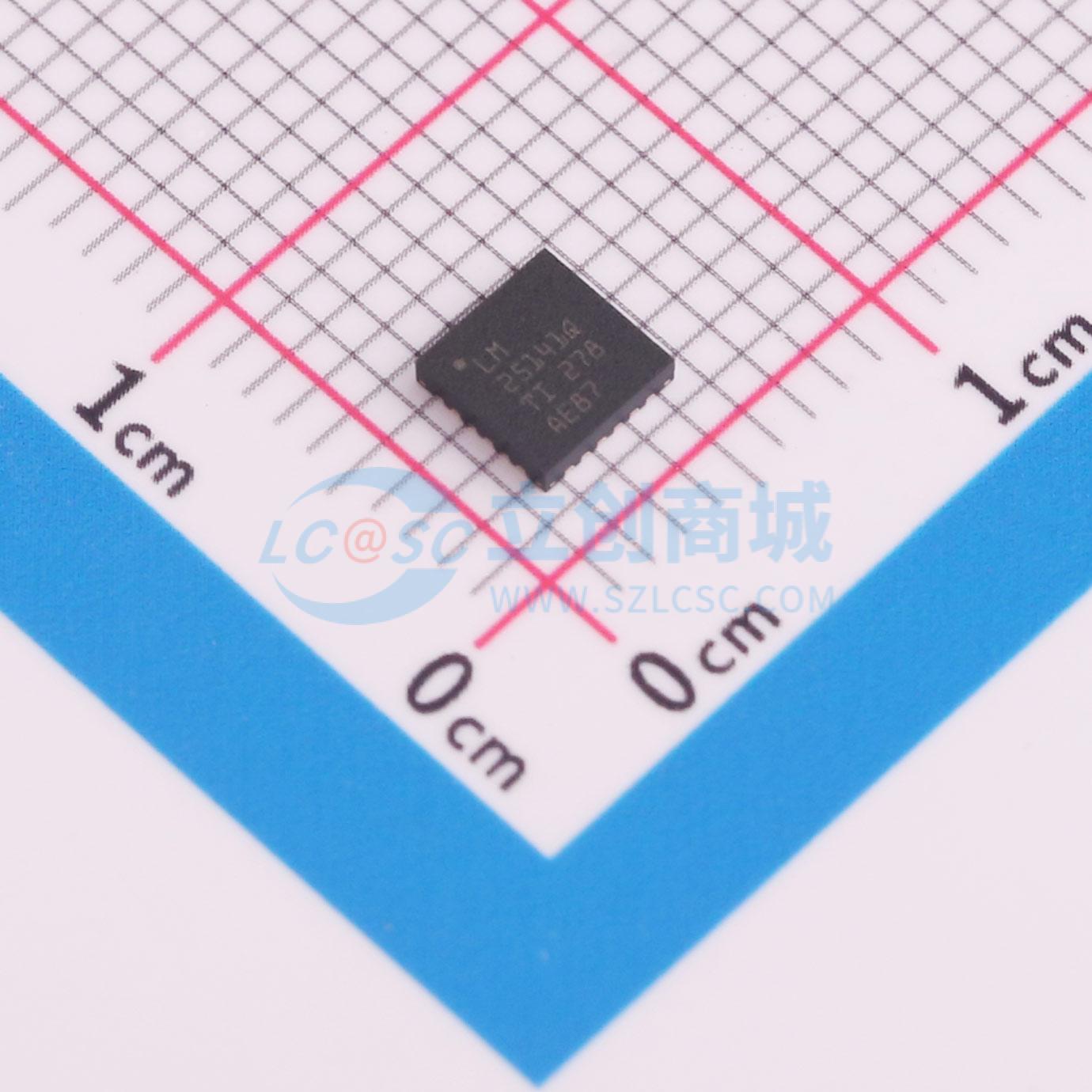

温馨提醒：图片仅供参考，商品以实物为准
LM25141QRGETQ1
2.2MHz、42V同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25141-Q1 具备展频频谱的汽车级 2.2MHz 低 IQ 同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25141QRGETQ1
- 商品编号
- C2658001
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~42V | |
| 输出电压 | 1.5V~15V | |
| 输出电流 | - | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM25141-Q1 是一款同步降压转换器，适用于高电压宽输入电压降压稳压器应用。控制方法为峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。LM25141-Q1 具有压摆率控制功能，能够轻松满足CISPR 和汽车EMI 要求。 LM25141-Q1 有两种开关频率可选：2.2MHz 和440kHz。栅极驱动器具有压摆率控制功能，可通过调整来降低EMI。 在轻负载或无负载条件下，LM25141-Q1 通过以跳周期模式运行来提升低功耗效率。LM25141-Q1 具备能够自动切换至外部偏置电源的高电压偏置稳压器，可以降低来自VIN 的IQ 电流。其他功能包括频率同步、逐周期电流限制、持续过载情况下的间断模式故障保护以及电源正常输出。
商品特性
- 符合面向汽车应用的AEC-Q100 标准
- 器件温度等级1：环境工作温度范围为 -40°C 至 +125°C
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C4B
- VIN 3.8V 至42V（绝对最大值47V）
- 输出：固定电压3.3V、5V 或可调电压1.5V 至15V（精度 ±0.8%）
- 通过改变模拟电压或RT 电阻实现可选频移
- 符合CISPR 25 / EN 55025 EMI 标准
- 2.2MHz 或440kHz 固定开关频率，精度为±5%
- 具有压摆率控制的高侧和低侧栅极驱动器
- 可选扩展频谱
- 可选择与外部时钟保持同步
- 关断模式IQ：10μA（典型值）
- 低功耗待机模式IQ：35μA（典型值）
- 限流阈值为75mV，精度为 ±0.9%
- 外部电阻或DCR 电流感测
- 输出使能逻辑输入
- 针对持续过载条件的断续模式
- 电源正常指示输出
- 可选二极管仿真或强制PWM
- 具有可湿性侧面的VQFN - 24 封装
- 使用LM25141-Q1 并借助WEBENCH 电源设计器创建定制设计
应用领域
- 信息娱乐系统
- 仪表板
- 高级驾驶员辅助系统(ADAS)
