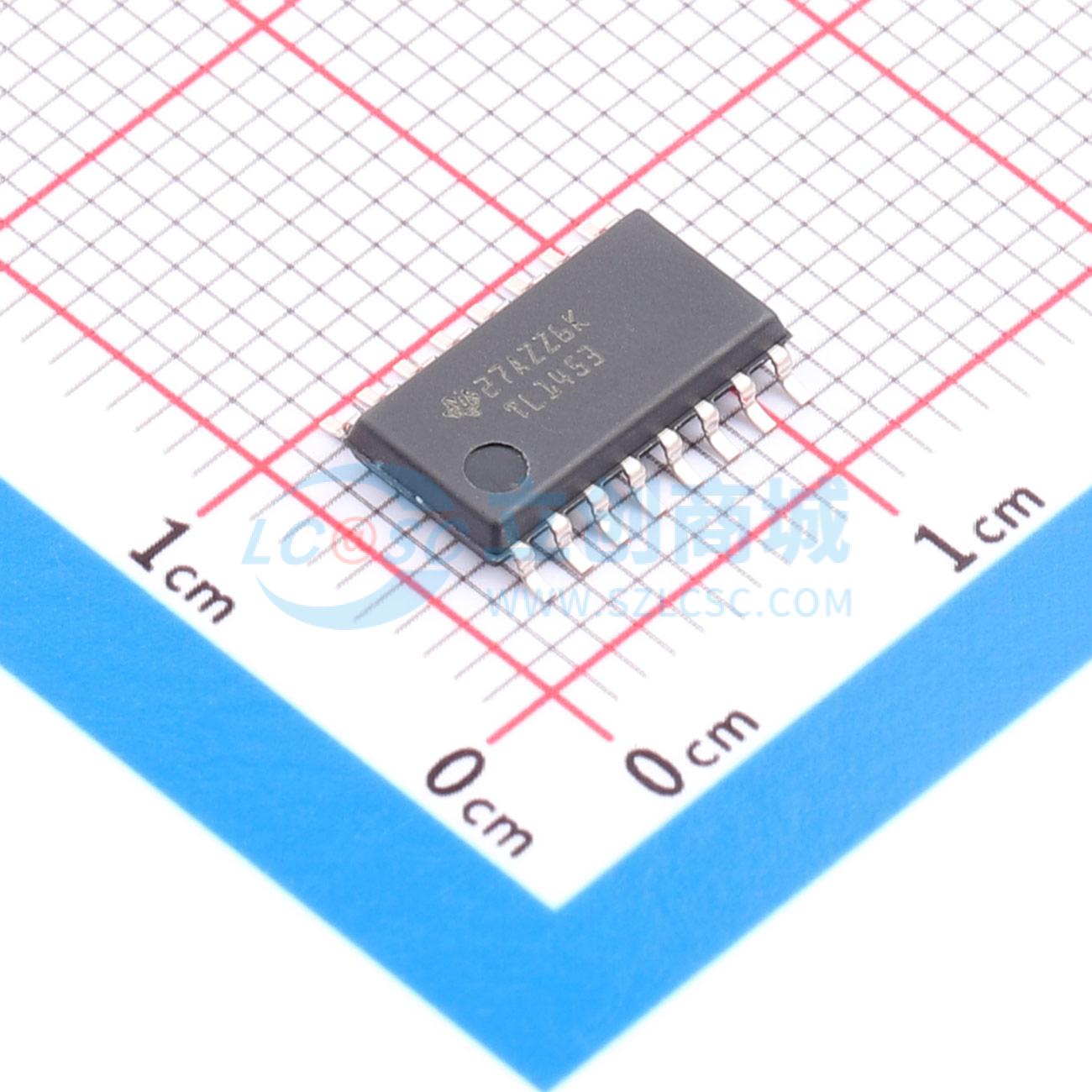

温馨提醒：图片仅供参考，商品以实物为准
TL1453CNSR
TL1453CNSR
- 描述
- TL1453 具有宽输入电压范围的 3.6V 至 40V 双通道控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL1453CNSR
- 商品编号
- C2657994
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3.6V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TL1453C 在单个单片芯片上集成了构建两个脉宽调制控制电路所需的功能。TL1453C 主要设计用于电源控制，它包含一个片上 2.5V 稳压器、两个误差放大器、一个可调振荡器、两个死区时间比较器、欠压锁定电路和双共发射极输出晶体管电路。 未连接的输出晶体管为每个控制器提供共发射极输出能力。内部放大器的共模电压范围为 1.05V 至 1.45V。死区时间控制比较器除非外部改变，否则无失调，可用于提供 0% 至 100% 的死区时间。片上振荡器可通过连接 R_T（引脚 2）和 C_T（引脚 1）来工作。在低 V_CC 条件下，欠压锁定控制电路特性会抑制输出，直到内部电路正常工作。 TL1453C 的工作温度范围为 -20℃ 至 85℃。
交货周期
订货83-85个工作日购买数量
(2000个/圆盘，最小起订量 1000 个)个
起订量：1000 个2000个/圆盘
总价金额：
￥ 0.00近期成交0单
