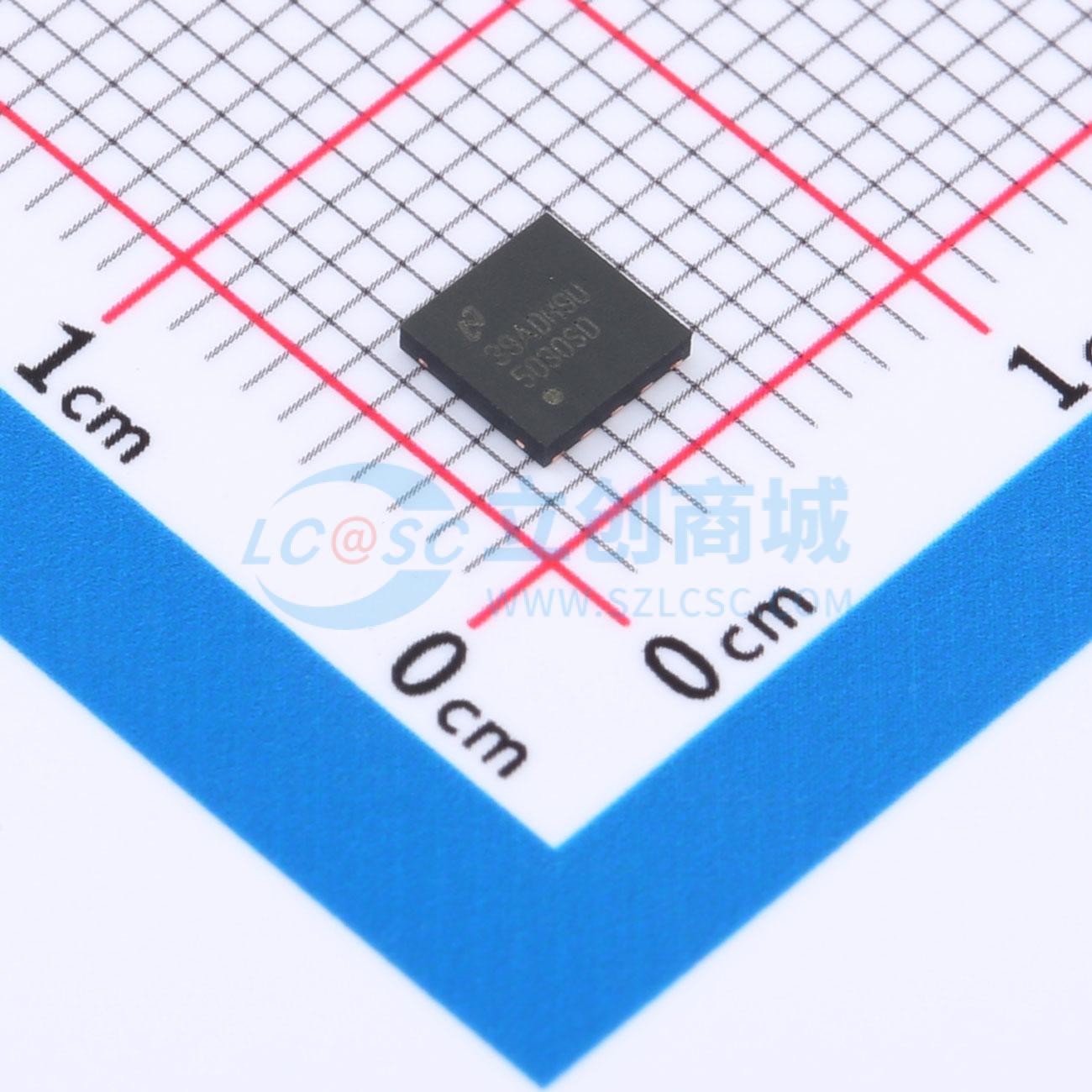

温馨提醒：图片仅供参考，商品以实物为准
LM5030SD/NOPB
14V~90V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM5030 100V 推挽电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5030SD/NOPB
- 商品编号
- C2657977
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 14V~100V | |
| 开关频率 | 600kHz；200kHz | |
| 输出电流 | 10A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | - | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 3.3V | |
| 反馈方式 | - |
商品概述
LM5030是100V推挽电流模式PWM控制器，包含实现推挽和桥接拓扑所需的全部功能，采用电流模式控制，封装为小型10引脚封装。该器件提供两路交替的栅极驱动器输出，内置高压启动调节器，工作输入范围为14V至100V；该高速器件总传播延迟小于100 ns，配备可通过单电阻调节、支持1MHz工作的振荡器，还集成误差放大器、精密基准、双模式过流保护、斜率补偿、软启动、同步能力和热关断功能。
商品特性
- 内置高压启动调节器
- 支持单电阻设置振荡器
- 可同步
- 集成误差放大器
- 带有精密基准
- 支持可调软启动
- 具备双模式过流保护
- 带有斜率补偿
- 支持直接光耦接口
- 拥有1.5A峰值栅极驱动能力
- 具备热关断功能
应用领域
- 电信电源转换器
- 工业电源转换器
- +42V汽车系统
