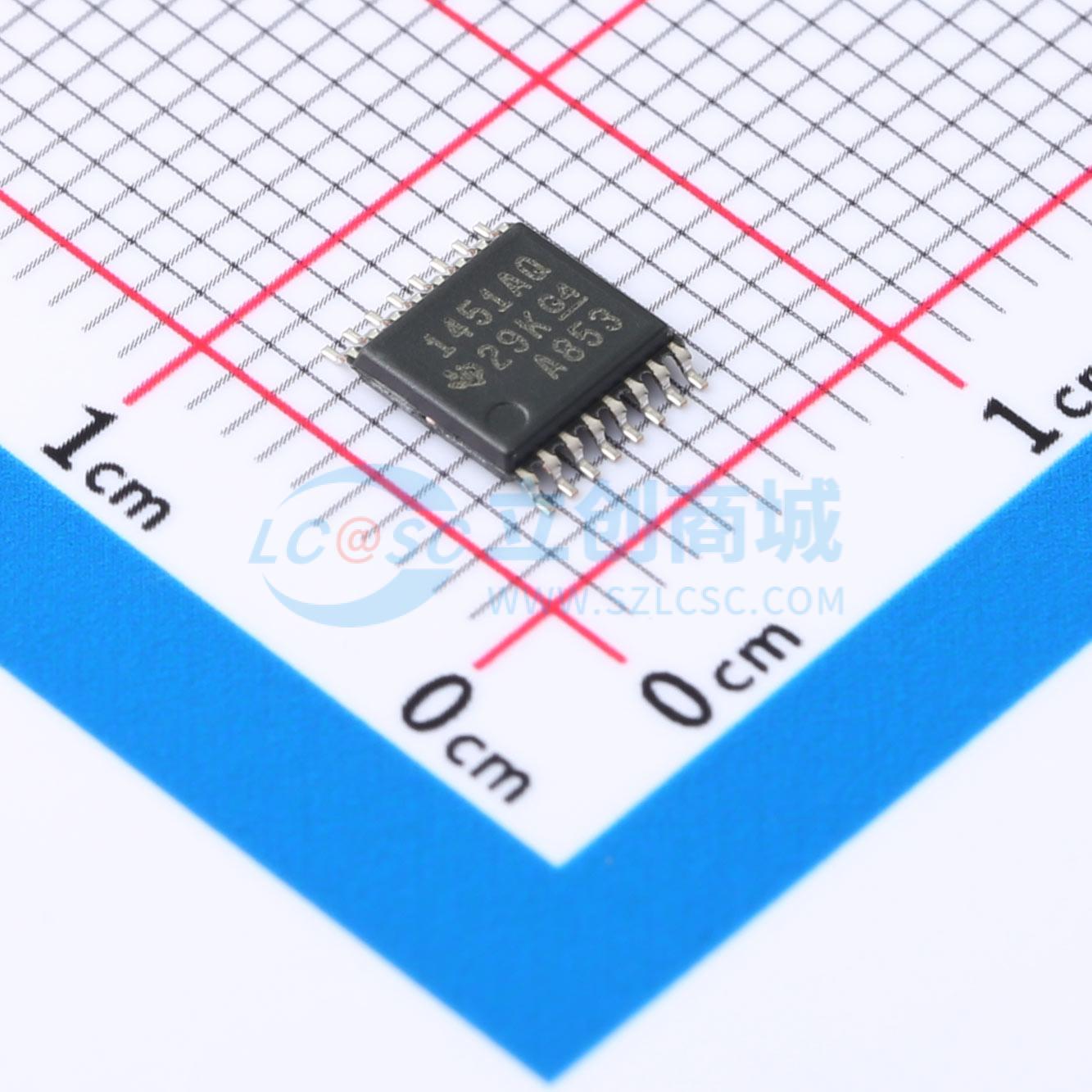

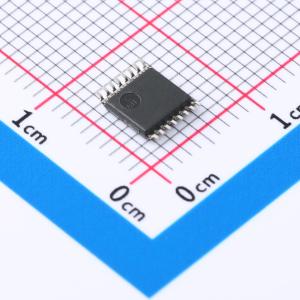

温馨提醒：图片仅供参考，商品以实物为准
TL1451AQPWRQ1
双脉冲宽度调制控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL1451A-Q1 符合 AEC-Q100 标准的 3.6V 至 50V 双通道 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL1451AQPWRQ1
- 商品编号
- C2657944
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 3.6V~50V | |
| 开关频率 | 1kHz~500kHz | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式；降压式；升压式 | |
| 特性 | 短路保护(SCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 |
商品概述
TL1451A 在单个单片芯片上集成了构建两个脉宽调制（PWM）控制电路所需的所有功能。TL1451A 主要设计用于电源控制，它包含一个片上 2.5V 稳压器、两个误差放大器、一个可调振荡器、两个死区时间比较器、欠压锁定电路和双共发射极输出晶体管电路。 未连接的输出晶体管为每个控制器提供共发射极输出能力。内部放大器的共模电压范围为 1.04V 至 1.45V。死区时间控制（DTC）比较器除非进行外部更改，否则无失调，可提供 0% 至 100% 的死区时间。片上振荡器可通过连接 RT 和 CT 来工作。在 VCC 电压较低的情况下，欠压锁定控制电路会锁定输出，直到内部电路正常工作。 TL1451A 的工作温度范围为 -40℃ 至 125℃。
