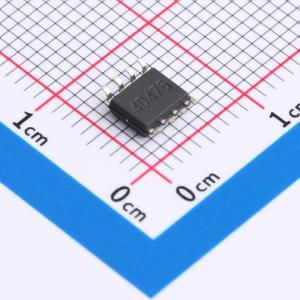

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~14V | |
| 开关频率 | 1MHz | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 650mW | |
| 最大占空比 | 50% | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 软启动；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ |
商品概述
UCC28089是一款多功能BiCMOS控制器，适用于DC-DC或离线固定频率开关电源。该产品具有双交替输出级，采用双交替推挽配置，两个输出通过触发翻转触发器以振荡器频率的一半切换，占空比被限制在50以下。该器件针对作为带次级侧控制的级联转换器的初级配套控制器使用进行了优化，集成死区时间编程功能，同步输出可提供死区时间信息，重试和软启动持续时间随振荡器时钟频率缩放，可实现高性能故障恢复。该产品提供初级侧欠压保护和过流保护，故障后的软启动和重试持续时间随振荡器频率缩放，开启/关断欠压锁定阈值为10.5V/8.0V。它是带过流和欠压故障保护的交替双驱动输出振荡器，适合作为隔离电源系统的启动控制器，适合大部分控制功能在次级侧执行的场景，带有5至7个周期的前沿调制软启动周期，不会干扰次级侧控制的软启动，故障后重试至少延迟56个振荡器周期，可提升离线自偏置系统和辅助偏置电源系统的容错性。
商品特性
- 带可编程死区时间的推挽振荡器
- 大电流图腾柱双输出级，可驱动推挽配置，灌电流能力1A，拉电流能力0.5A
- 可用于推挽、半桥或全桥拓扑
- 带有振荡器同步输出
- 启动电流低至130μA，典型运行电流为1.4mA
- 具备过流关断功能
- 具备数控过流/重试功能
- 带有滞环的欠压锁定功能
- 工作环境温度范围为-40℃至105℃
- 振荡器内部跟踪VDD和GND，可减小VDD电压变化引发的振荡器频率变动
- 每个输出均可驱动功率MOSFET栅极
- 可选用SOIC-8封装
应用领域
- 高效率级联转换器
- 逆变器
- 电子镇流器
- 不间断电源
- 交流链路或直流链路
- 隔离电源系统启动控制器
- 级联降压转换器直流链路拓扑
- 交流链路逆变器拓扑
- 低成本改进型方波逆变器
