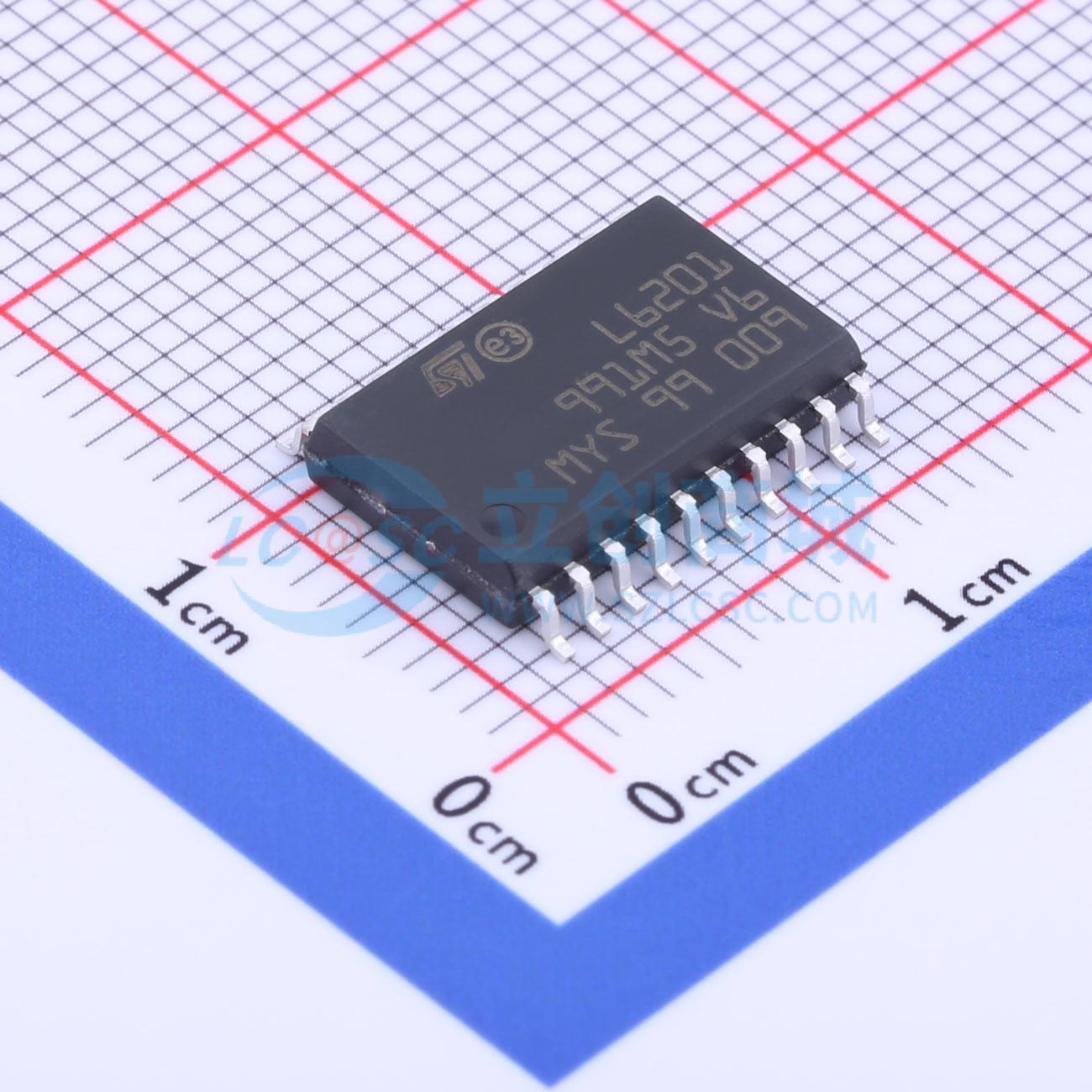

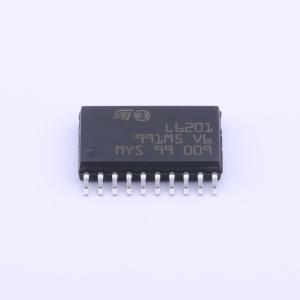

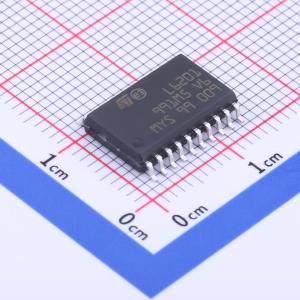

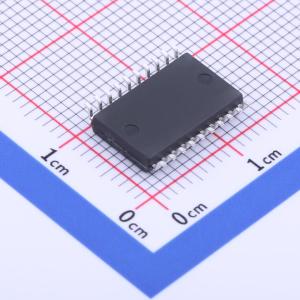

温馨提醒：图片仅供参考，商品以实物为准

L6201013TR

DMOS全桥驱动器，电源电压高达48V，多功率BCD技术

描述: DMOS全桥驱动器
品牌名称: ST(意法半导体)
商品型号: L6201013TR
商品编号: C2653492
商品封装: SO-20-300mil
包装方式: 编带
商品毛重: 10克(g)

商品参数

商品概述

该集成电路是一款用于电机控制应用的全桥驱动器，采用Multipower-BCD技术，将隔离的DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。通过使用混合技术，可优化逻辑电路和功率级以提升性能。DMOS输出晶体管可在最高42V的电源电压下工作，并能在高开关速度下高效运行。所有逻辑输入兼容TTL、CMOS和µC。器件的每个通道（半桥）由独立的逻辑输入控制，而公共使能端控制两个通道。该集成电路有三种不同的封装形式。

商品特性

电源电压最高可达48V
峰值电流最大5A（L6201为2A）
总RMS电流：L6201为1A，L6202为1.5A，L6203/L6201PS为4A
导通电阻RDS(ON)典型值为0.3Ω（25℃时）
具备交叉导通保护功能
TTL兼容驱动
工作频率最高可达100kHz
具备热关断功能
内置内部逻辑电源
高效率
逻辑输入兼容TTL、CMOS和µC
每个半桥通道由独立逻辑输入控制，公共使能端控制两个通道
采用Multipower-BCD技术，集成隔离DMOS功率晶体管与CMOS和双极电路
DMOS输出晶体管可在最高42V电源电压下工作，且在高开关速度下高效运行
提供三种不同封装形式

应用领域

电机控制应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1A
	峰值电流	2A
	工作电压	-

	属性	参数值
	接口类型	-
	导通电阻	300mΩ
	静态电流(Iq)	-
	工作温度	-
	功能特性	交错导通保护；电流采样/调节功能
