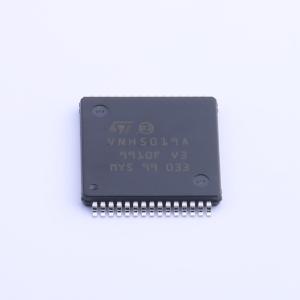

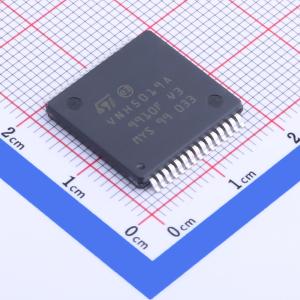

VNH5019ATR-E
VNH5019ATR E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH5019ATR-E
- 商品编号
- C2653552
- 商品封装
- MultiPowerSO-30
- 包装方式
- 编带
- 商品毛重
- 2.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 30A | |
| 峰值电流 | 70A | |
| 工作电压 | 5.5V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 18mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述

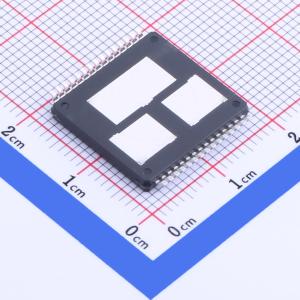

VHN5019A-E是一款全桥电机驱动器，适用于多种汽车应用。该器件集成了双单片高侧驱动器和两个低侧开关。高侧驱动开关采用专有VIPower® M0技术设计，可在同一芯片上高效集成真正的功率MOSFET和智能信号/保护电路。三个芯片组装在MultiPowerSO-30封装中，采用电隔离引线框架。该封装专为恶劣汽车环境设计，通过裸露的芯片焊盘提供改进的热性能。输入信号INA和INB可直接连接微控制器以选择电机方向和制动状态。DIAG_A/EN_A或DIAG_B/EN_B连接外部上拉电阻时，启用桥的一侧，还提供反馈数字诊断信号。CS引脚在CS_DIS引脚为低电平或开路时，通过输出与电机电流成比例的电流来监测电机电流。PWM频率高达20kHz，可在所有可能条件下控制电机速度。在所有情况下，PWM引脚为低电平时会关闭LSA和LSB开关；PWM引脚为高电平时，根据输入引脚状态重新开启LSA或LSB。输出电流限制和热关断在对地短路条件下保护相关高侧。对电池短路情况由过载检测器或热关断揭示，后者会锁存关闭相关低侧。有源VCC引脚电压钳位在所有电机配置中保护器件免受低能量尖峰影响。CP引脚为用于反向极性保护的外部N沟道功率MOS提供必要的栅极驱动。
商品特性
- AEC-Q100合格
- ECOPACK®：无铅且符合RoHS标准
- 输出电流：30A
- 3V CMOS兼容输入
- 欠压和过压关断
- 高侧和低侧热关断
- 交叉导通保护
- 电流限制
- 极低待机功耗
- PWM工作频率高达20kHz
- 保护包括接地丢失和VCC丢失
- 电流检测输出与电机电流成比例
- 电荷泵输出用于反向极性保护
- 输出保护防止对地短路和对VCC短路
应用领域
- 多种汽车应用
