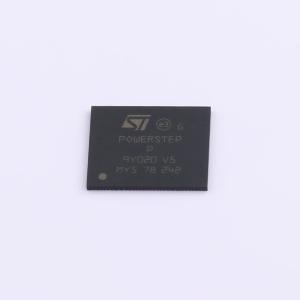

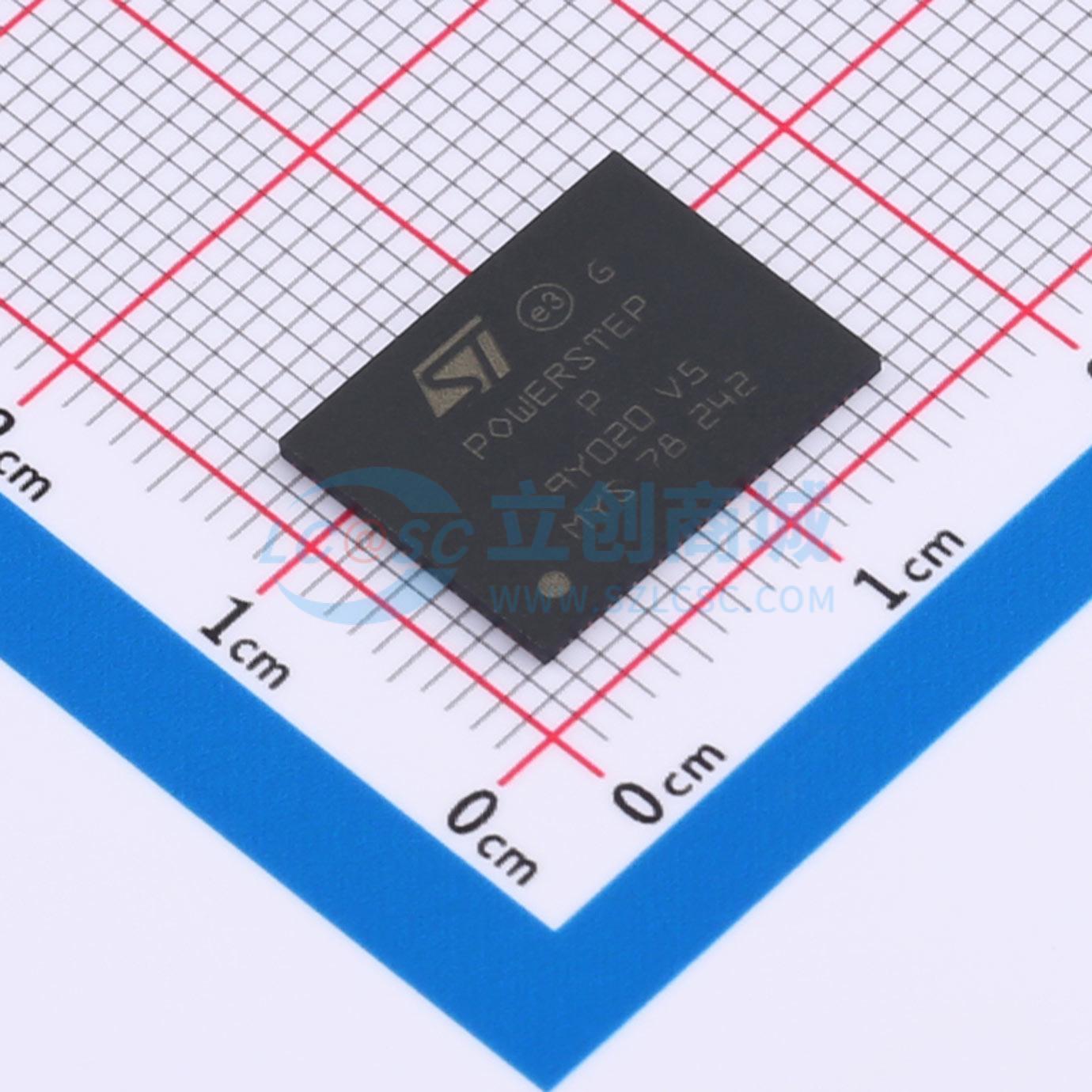

POWERSTEP01TR
10A 3.3V电机驱动芯片 5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 系统级封装集成了微步控制器和10 A功率MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- POWERSTEP01TR
- 商品编号
- C2653554
- 商品封装

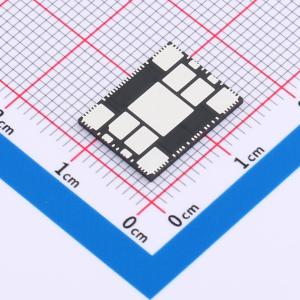

- VFQFPN-89(11x14)
- 包装方式
- 编带
- 商品毛重
- 1.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 7.5V~15V | |
| 电机驱动电压(Vm) | 7.5V~85V | |
| 输出电流 | 10A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 128 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
powerSTEP01是一款系统级封装产品，集成了8个N沟道、导通电阻为16 mΩ的MOSFET，适用于最高85 V的步进应用，还集成了一个SPI可编程控制器，可通过速度曲线生成和定位计算对运动进行全数字控制。 它集成了双低导通电阻（RDS(on)）全桥，并具备嵌入式无损耗过流保护功能。该器件可同时支持电压模式驱动和先进的电流控制，以满足不同应用需求。数字控制核心可生成用户定义的运动曲线，通过专用寄存器组可轻松对加速度、减速度、速度或目标位置进行编程。所有应用命令和数据寄存器（包括用于设置模拟值的寄存器，如电流保护触发点、死区时间、PWM频率等）均通过标准的5 Mbit/s SPI接口传输。丰富的保护功能（热保护、低总线电压保护、过流保护和电机失速保护）使powerSTEP01具备极高的可靠性，满足最严苛的电机控制应用要求。
商品特性
- 功率系统级封装，集成可编程微步进控制器和8个N沟道功率MOSFET 工作电压：7.5 - 85 V
- 双全桥，导通电阻RDS(on)=16 mΩ
- 最大输出电流10 ARMS 输出压摆率可调
- 可编程速度曲线 最高支持1/128微步进
- 无传感器失速检测
- 集成电压调节器
- SPI接口
- 低静态待机电流 可编程无损耗过流保护 过温保护
应用领域
- 高功率双极步进电机
- 舞台照明
- 监控系统
- 纺织和缝纫机
- 贴片机
