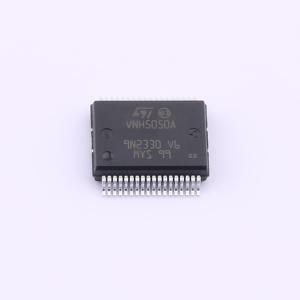

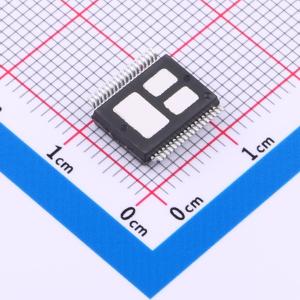

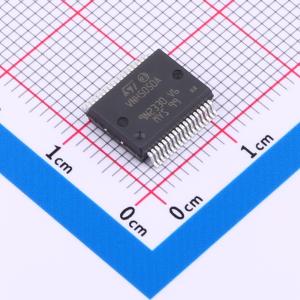

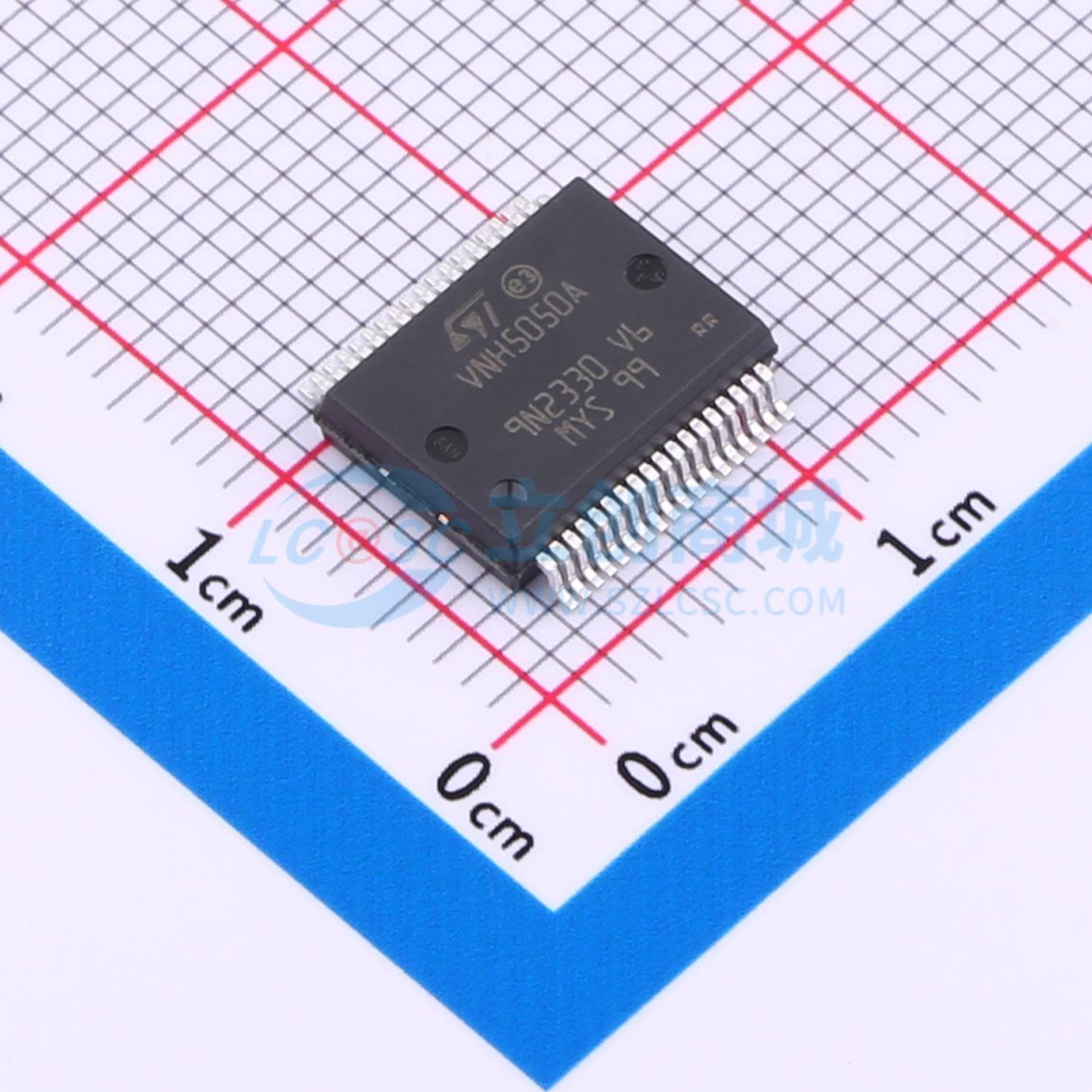

VNH5050ATR-E
30A 有刷直流电机驱动芯片 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH5050ATR-E
- 商品编号
- C2653543
- 商品封装
- PowerSSO-36
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 30A | |
| 峰值电流 | 42A | |
| 工作电压 | 5.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 26mΩ | |
| 静态电流(Iq) | 6uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
VNH5050A-E是一款全桥电机驱动器，适用于广泛的汽车应用。该器件包含双单片高侧驱动器和两个低侧开关。所有开关采用成熟的专有技术设计，可在同一芯片上高效集成真正的功率MOSFET和智能信号/保护电路。三个芯片组装在PowerSSO-36 TP封装中，该封装专为恶劣的汽车环境设计，通过暴露的芯片焊盘提供更好的热性能。此外，其完全对称的机械设计在板级提供了更优的可制造性。输入信号INA和INB可直接与微控制器接口，以选择电机方向和制动状态。DIAG A/EN A或DIAG B/EN B连接外部上拉电阻时，启用桥的一臂。每个DIAG A/EN A也提供数字诊断反馈信号。正常工作条件在真值表中说明。CS引脚在CS_DIS引脚被驱动为低电平或开路时，通过提供与电机电流成比例的电流来监测电机电流。当CS_DIS被驱动为高电平时，CS引脚处于高阻抗状态。PWM频率高达20kHz，可在所有可能的条件下控制电机速度。在所有情况下，PWM引脚上的低电平状态会关闭LSA和LSB开关。
商品特性
- 输出电流：30A
- 3V CMOS兼容输入
- 欠压和过压关断
- 过压钳位
- 热关断
- 交叉传导保护
- 电流和功率限制
- 极低待机功耗
- PWM工作频率高达20kHz
- 防接地丢失和VCC丢失保护
- 与电机电流成比例的电流检测输出
- 输出防短路到地和VCC
- 封装：ECOPACK®
应用领域
- 汽车应用
