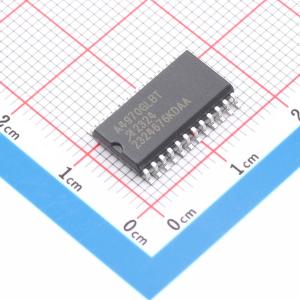

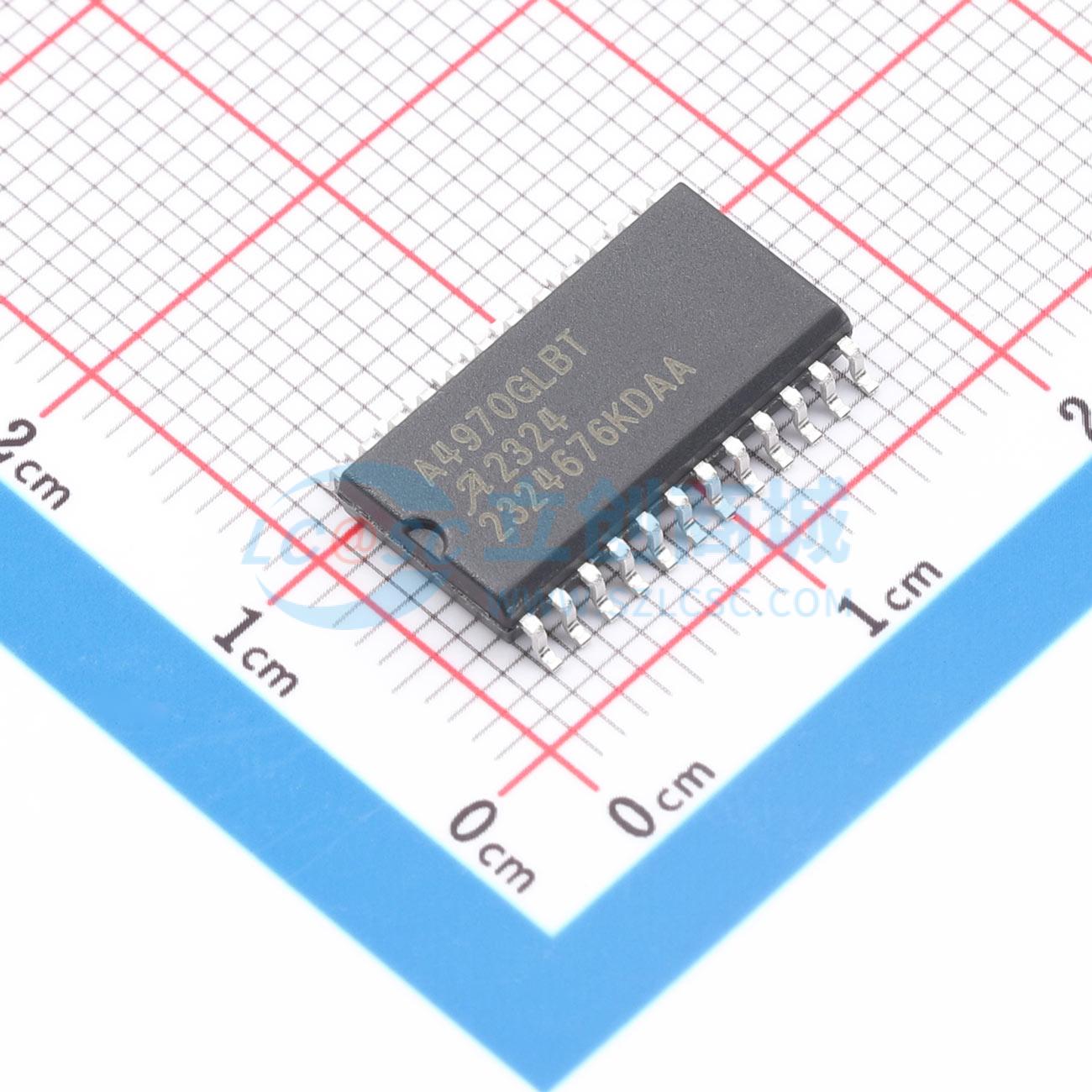

A4970GLBTR-T
750mA 有刷直流电机驱动芯片 5.25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4970GLBTR-T
- 商品编号
- C2653546
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+105℃ |
商品概述
A4970电机驱动器可驱动双极步进电机的两个绕组，或双向控制两台直流电机。两个桥路均能承受45 V电压，并内置脉冲宽度调制（PWM）输出电流控制，最大输出电流可达750 mA。 对于PWM电流控制，最大输出电流由用户选择的参考电压和检测电阻决定。两个逻辑电平输入可选择输出电流限制为最大电平的0%、33%、67%或100%。每个桥路的PHASE输入决定负载电流方向。 MOSFET输出结构中的固有二极管可防止电感瞬变。内部产生的延迟可防止电流方向切换时出现交叉电流，无需特殊的上电时序。若芯片温度超过安全工作范围，热保护电路将禁用输出。
商品特性
- 750 mA连续输出电流
- -45 V输出承受电压
- 内置钳位二极管
- 内置PWM电流控制
- 低输出饱和电压
- 内置热关断电路
- 引脚与UDx2916兼容
- DMOS输出
