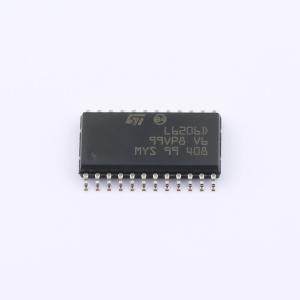

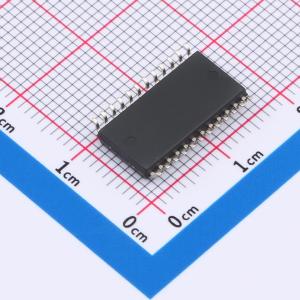

L6206D013TR
DMOS双路全桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- L6206器件是一款专为电机控制应用设计的DMOS双全桥器件，采用BCD技术制造，该技术可将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。L6206器件有PowerSO36和SO24（20 + 2 + 2）两种封装形式，其特点包括热关断功能、高端功率MOSFET非耗散过流检测功能，以及一个可轻松用于实现过流保护的诊断输出端。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6206D013TR
- 商品编号
- C2653489
- 商品封装
- SO-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 7.1A | |
| 拉电流(IOH) | - | |
| 工作电压 | 8V~52V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 300ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2V~7V | |
| 输入低电平(VIL) | -300mV~800mV | |
| 静态电流(Iq) | 5mA |
应用领域
- 双极步进电机
- 双或四直流电机
