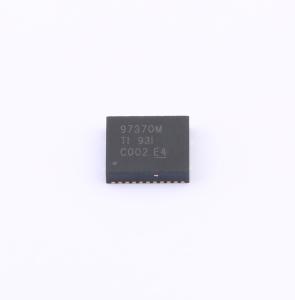

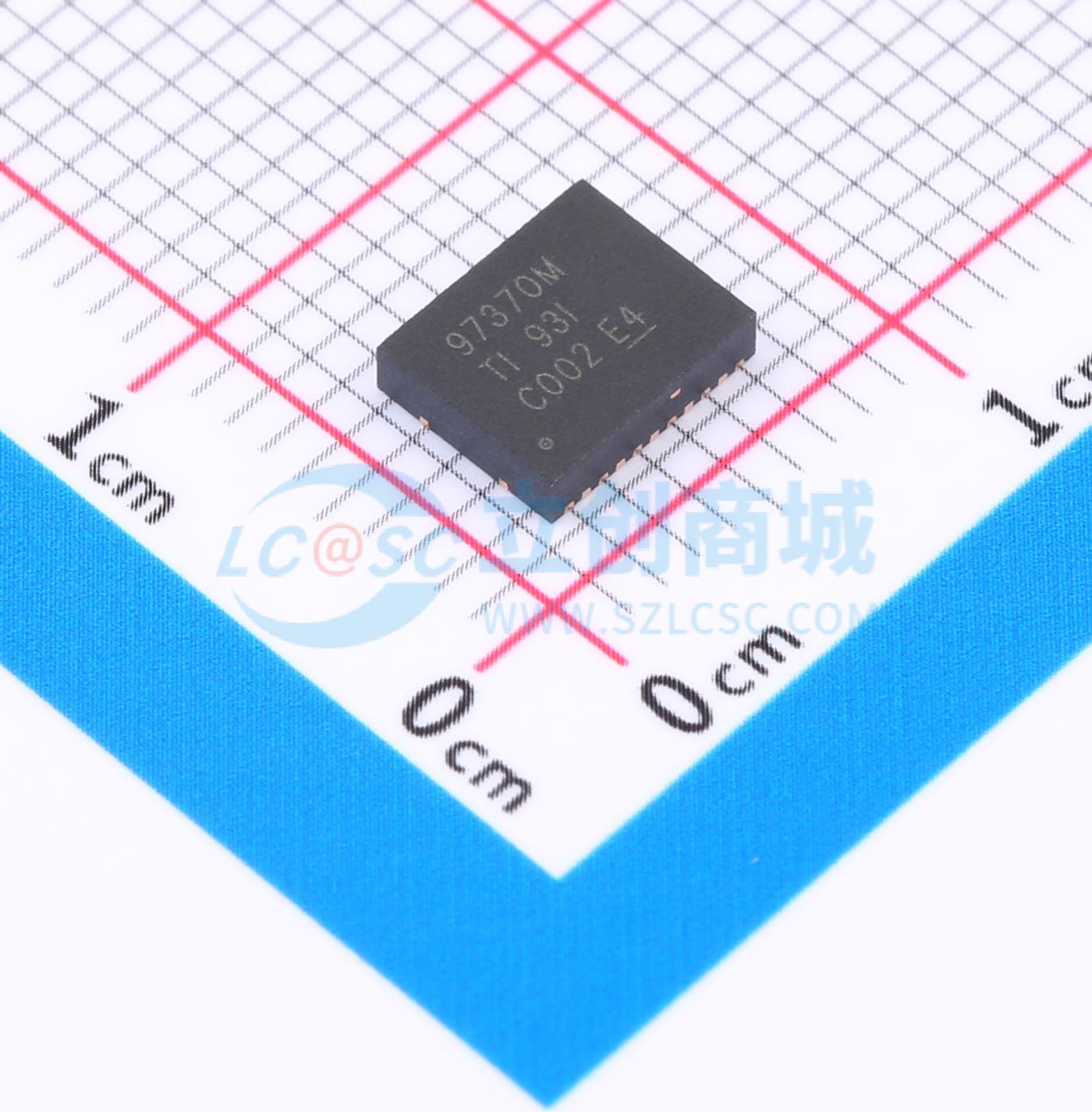

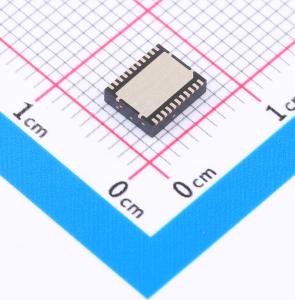

CSD97370Q5M

降压型 40A 3.3V~22V

描述: CSD97370Q5M 30V 25A SON 5 x 6mm 同步降压 NexFET™ 功率级
品牌名称: TI(德州仪器)
商品型号: CSD97370Q5M
商品编号: C2653482
商品封装: LSON-22-EP(5x6)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

CSD97370Q5M NexFET功率级是一款优化型设计，适用于高功率、高密度同步降压转换器。该产品集成了一个增强型栅极驱动器IC与电源块技术，以完善功率级开关功能。这种组合形成了一个高电流、高效率、高速开关器件，并凭借其大尺寸的以地面为基础的热垫，在小型5mm×6mm外形封装内提供了一个出色的热源解决方案。此外，还对PCB的器件封装进行了优化，以帮助缩短设计时间并简化整个系统设计方案的完成。

商品特性

25A电流下90%的系统效率
输入电压高达22V
高频率工作（高达2MHz）
整合电源块技术
高密度 — SON 5毫米×6毫米封装
低功耗：2.8W（在25A电流下）
超低电感封装
系统优化PCB焊脚
可兼容3.3V及5V PWM信号
三态PWM输入
集成型自举二极管
预偏置启动保护
贯通保护
符合RoHS标准 —— 无铅型触电无卤素质电镀

应用领域

同步降压转换器
多相同步降压型转换器
POL DC-DC转换器
内存卡及图形卡
台式电脑及服务器VR11.x和VR12.x V内核同步降压转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~22V
	输出电压	5.5V
	输出电流	40A
	开关频率	200kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	固定
