温馨提醒：图片仅供参考，商品以实物为准

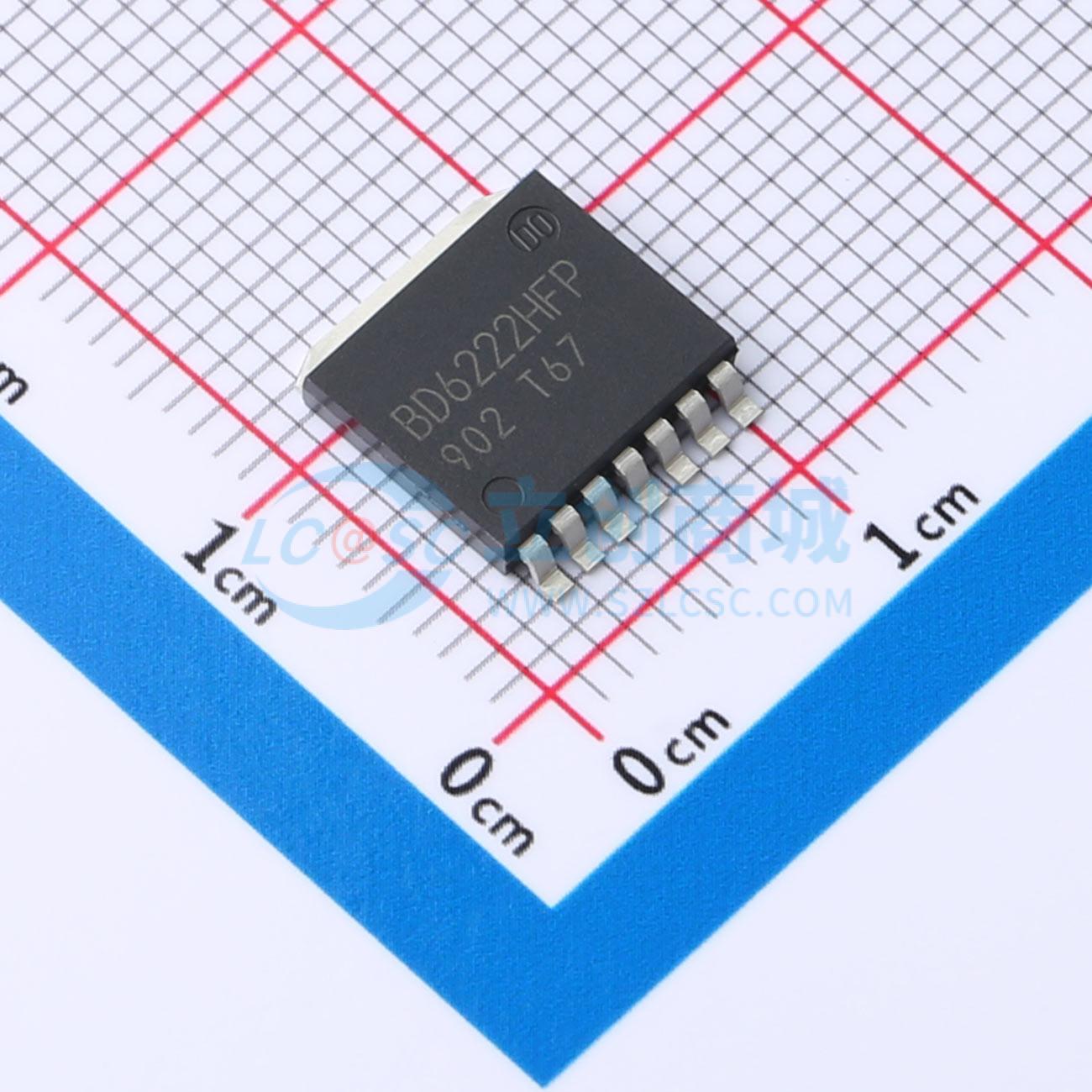

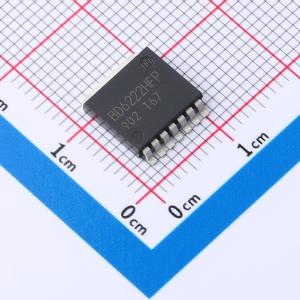

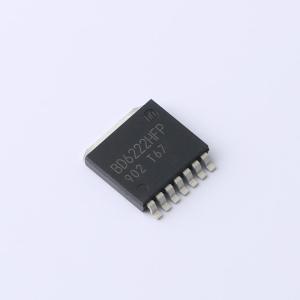

BD6222HFP-TR
直流有刷电机驱动器（最大18V）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些 H 桥驱动器是用于有刷电机应用的全桥驱动器。每个 IC 可在 6V 至 15V 的电源电压范围内工作，输出电流高达 2A。输出级的 MOS 晶体管可实现 PWM 速度控制。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6222HFP-TR
- 商品编号
- C2653486
- 商品封装
- TO-263-8
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 6V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；过热保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 0uA |
商品特性
- 内置可选单通道或双通道配置
- VREF电压设置引脚支持PWM占空比控制
- 防止交叉导通电路
- 提供四种保护电路：OCP、OVP、TSD和UVLO
应用领域
- VCR
- CD/DVD 播放机
- 音视频设备
- 光盘驱动器
- PC 外设
- 办公自动化设备
