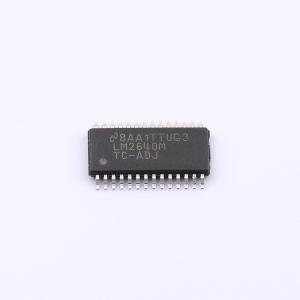

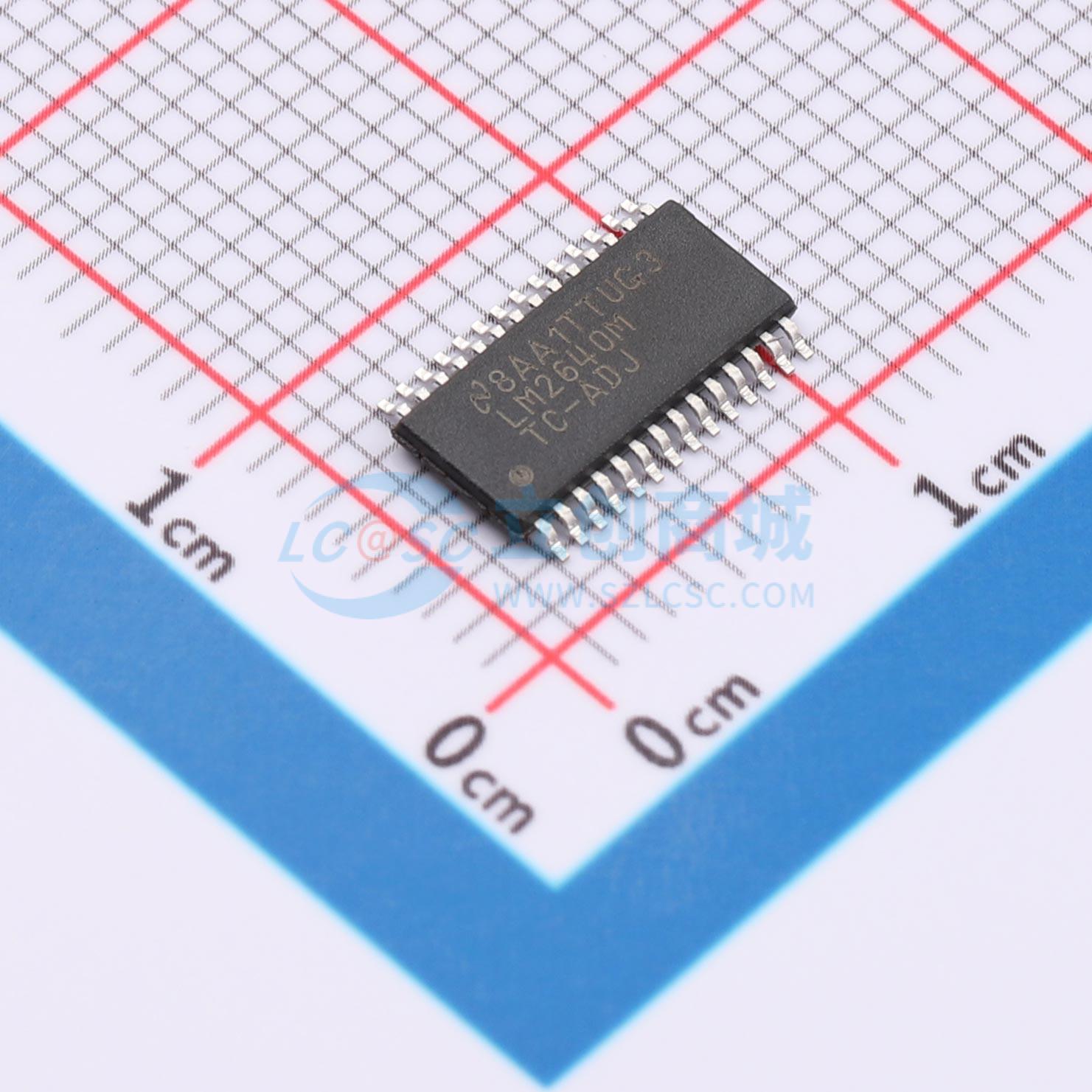

LM2640MTCX-ADJ/NOPB
LM2640MTCX-ADJ/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2640 具有 LDO 的 5.5V 至 30V、200kHz 同步 D-CAP2 模式双路降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2640MTCX-ADJ/NOPB
- 商品编号
- C2657811
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~30V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | 0℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM2640 是一款双降压电源控制器，适用于笔记本电脑和其他电池供电设备。 逻辑电平 N 沟道功率 MOSFET 的固定频率同步驱动与可选的脉冲跳跃模式相结合，可在 1000:1 的负载电流范围内实现超高效的功率转换。无论负载电流水平如何，都可以禁用脉冲跳跃模式，采用固定频率运行。 高直流增益和电流模式反馈控制确保出色的线路和负载调节能力，以及较宽的环路带宽，以快速响应动态负载。 内部振荡器将开关频率固定在 200 kHz。此外，开关还可以与最高 400 kHz 的外部时钟同步。 可选的软启动功能可限制启动时输入电源的电流浪涌，并提供一种简单的启动排序方法。 逻辑电平输入允许分别开启和关闭控制器。
商品特性
- 200 kHz 固定频率开关
- 与最高 400 kHz 的外部信号进行开关同步
- 可选脉冲跳跃模式
- 可调次级反馈输入
- 欠压锁定输出
- 欠压关断保护
- 输出过压关断保护
- 可编程软启动（每个控制器）
- 5V、50 mA 线性稳压器输出
- 精密 2.5V 参考输出
- 28 引脚封装
应用领域
- 笔记本电脑和超极本
- 无线数据终端
- 电池供电仪器
