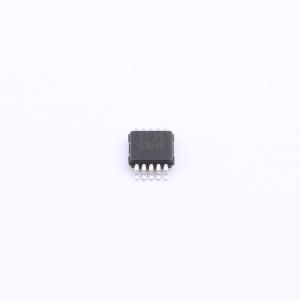

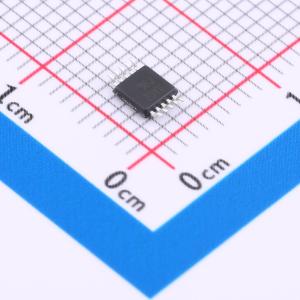

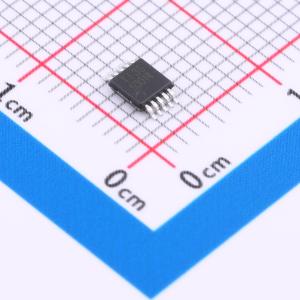

温馨提醒：图片仅供参考，商品以实物为准
TPS53014DGSR
4.5V 至 28V 输入、D-CAP2TM 模式同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS53014 4.5V 至 28V、25A 同步 D-CAP2 降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS53014DGSR
- 商品编号
- C2657898
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 770mV~7V | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 660uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
TPS53014是一款单一、自使用启动时间D-CAP2™模式同步降压控制器。可帮助系统设计人员通过一个低成本、低组件数的低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路使用D-CAP2模式控制，此控制方式无需外部补偿组件即可实现快速瞬态响应。自使用接通时间支持较高负载条件下PWM模式与Eco-mode™运行间的无缝转换。Eco-mode使TPS53014能够在较轻负载状况下保持高效率。也能够适应超低ESR陶瓷电容器和低等效串联电阻(ESR)输出电容器，例如POSCAP或SP-CAP。此器件在4.5V至28V的输入电压和0.77V至7V的输出电压下提供便捷和高效运行。采用3mm×3mm 10引脚VSSOP (DGS)封装，额定环境温度范围为 -40°C至 +85°C。
商品特性
- D-CAP2™模式控制，快速瞬态响应，无需外部组件即可实现环路补偿，与陶瓷输出电容器兼容
- 高初始基准精度 (±1%)
- 宽输入电压范围：4.5V至28V
- 输出电压范围：0.77V至7.0V
- 低侧RDS(on)无损耗电流感应
- 可调节软启动
- 非灌电流预偏置软启动
- 500kHz开关频率
- 逐周期过流限制控制
- 用于在轻载时保持高效率的自动跳过Eco-Mode™
- 过流限制(OCL) / 过压(OVP) / 欠压(UVP) / 欠压闭锁(UVLO) / 热关断(TSD)保护
- 自适应栅极驱动器，带集成式升压P通道场效应晶体管(PMOS)开关
- 热补偿OCP，4000 ppm/°C
- 10引脚超小型小外形尺寸封转(VSSOP)
应用领域
- 用于多种应用的低功率系统负载点调节
- 数字电视电源
- 网络家庭终端设备
- 数字机顶盒(STB)
- DVD播放器/录像机
- 游戏机
