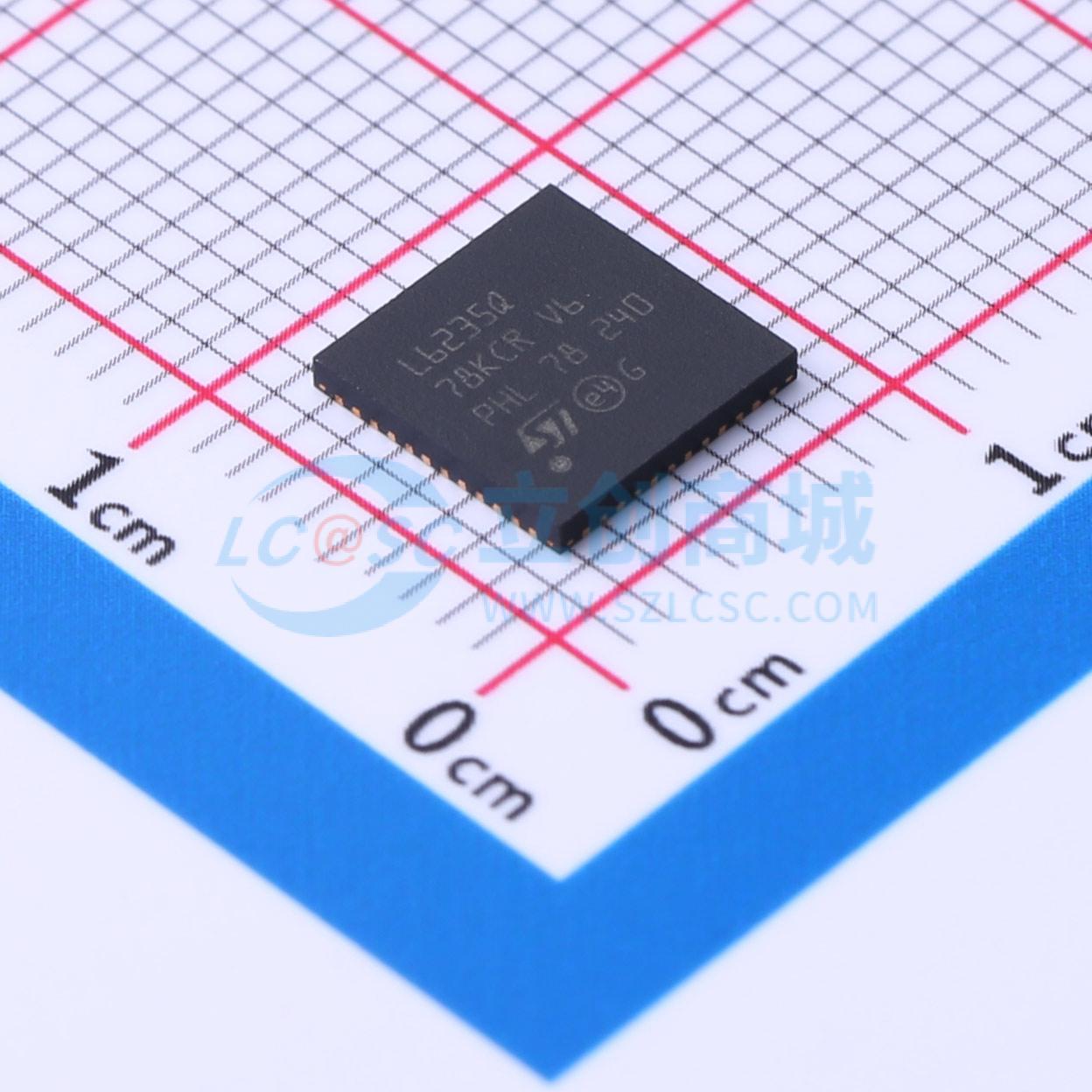

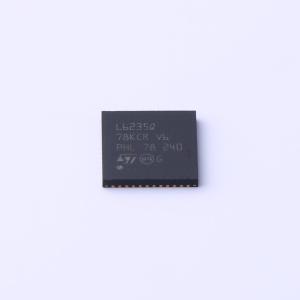

温馨提醒：图片仅供参考，商品以实物为准
L6235QTR
2.5A 无刷直流BLDC电机驱动芯片 52V
- 描述
- DMOS驱动器，用于三相无刷DC电机
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6235QTR
- 商品编号
- C2653542
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 峰值电流 | 5.6A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 300mΩ | |
| 工作温度 | -25℃~+125℃ |
商品概述
L6235Q 是一款具备过流保护功能的 DMOS 全集成三相电机驱动器。该器件采用 BCD 多功率技术实现，将隔离式 DMOS 功率晶体管与 CMOS 和双极电路集成在同一芯片上。该器件包含驱动三相无刷直流（BLDC）电机所需的所有电路，包括：三相 DMOS 桥、固定关断时间 PWM 电流控制器，以及用于单端霍尔传感器的解码逻辑，可生成功率级所需的序列。L6235Q 采用 QFN48 7x7 封装，其特点是高端功率 MOSFET 具备非耗散型过流保护和热关断功能。
商品特性
- 工作电源电压范围为 8 至 52 V
- 输出峰值电流为 5.6 A
- 在 TJ = 25 ℃ 时，RDS(on) 典型值为 0.3 Ω
- 工作频率高达 100 kHz
- 非耗散型过流保护
- 诊断输出
- 固定 tOFF PWM 电流控制器
- 慢衰减同步整流
- 60° 和 120° 霍尔效应解码逻辑
- 制动功能
- 用于速度环的转速计输出
- 交叉导通保护
- 热关断
- 欠压锁定
- 集成快速续流二极管
