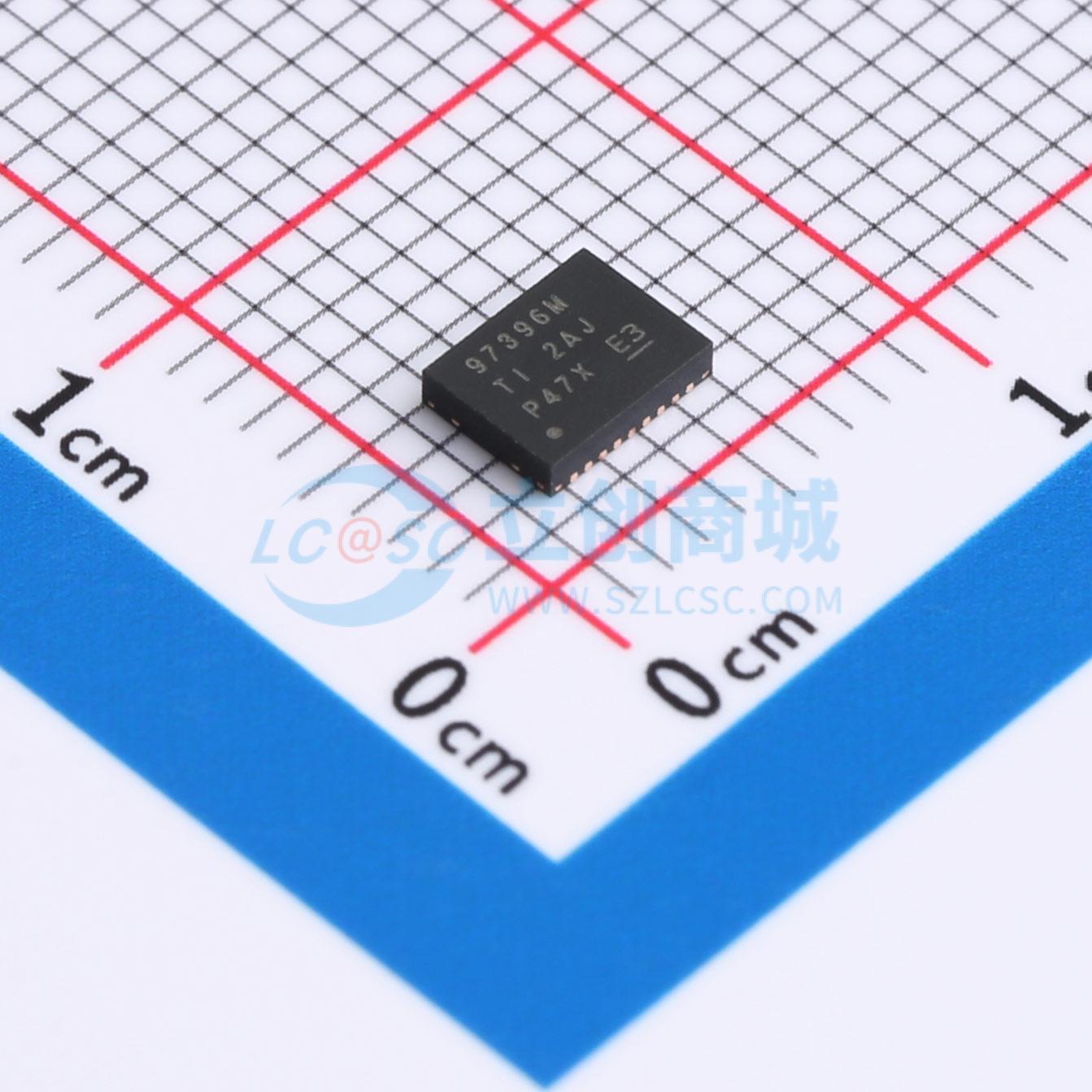

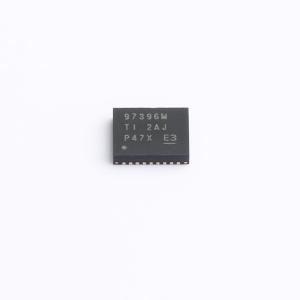

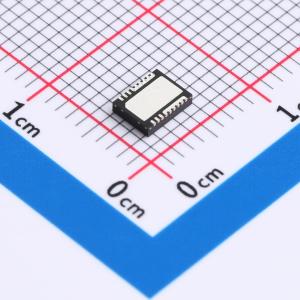

温馨提醒：图片仅供参考，商品以实物为准

CSD97396Q4M

降压型 30A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSD97396Q4M 30A 同步降压 NexFET 功率级
品牌名称: TI(德州仪器)
商品型号: CSD97396Q4M
商品编号: C2653464
商品封装: VSON-8-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

CSD97396Q4M NexFET功率级的设计经过高度优化，适用于高功率、高密度同步降压转换器。这个产品集成了驱动器集成电路(IC) 和NexFET技术来完善功率级开关功能。此驱动器IC具有一个内置可选二极管仿真功能，此功能可启用断续传导模式(DCM) 运行来提升轻负载效率。此外，驱动器IC支持ULQ模式，此模式支持针对Windows 8的联网待机功能。借助于三态PWM输入，静态电流可减少至130μA ，并支持立即响应。当SKIP# 保持在三态时，电流可减少至8μA （恢复切换通常需要20μs ）。这个组合在小型3.5×4.5mm外形尺寸封装中实现具有高电流、高效和高速开关功能的器件。此外，印刷电路板(PCB) 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。

商品特性

15A电流下超过93%的系统效率
最大额定持续电流30A，峰值65A
高频运行（高达2MHz）
高密度 -3.5mm×4.5mm小外形尺寸无引线封装(SON)尺寸
超低电感封装
系统优化的PCB封装
超低静态(ULQ)电流模式
与3.3V和5V脉宽调制(PWM)信号兼容
支持强制连续传导模式(FCCM)的二极管仿真模式
输入电压高达24V
三态PWM输入
集成型自举二极管
击穿保护
符合RoHS绿色环保标准 - 无铅引脚镀层
无卤素

应用领域

超级本/笔记本DC/DC转换器
多相Vcore和DDR解决方案
在网络互联、电信和计算系统中的负载点同步降压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电流	30A
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
