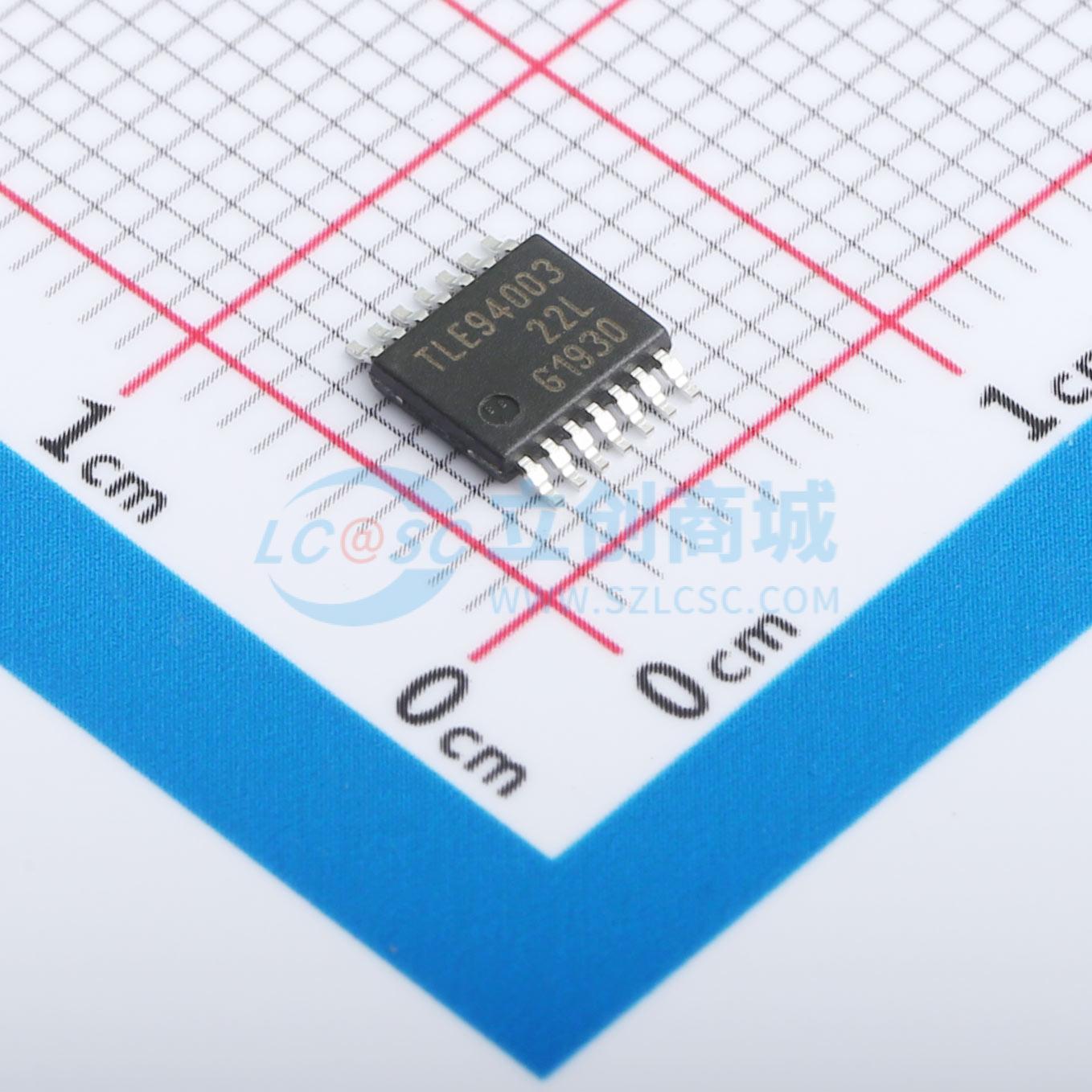

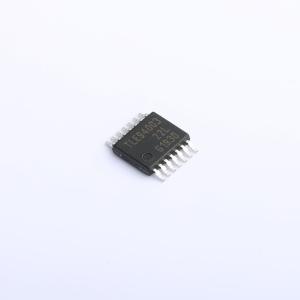

TLE94003EPXUMA1
受保护的三半桥驱动器
- 描述
- TLE94003EP是一款受保护的三重半桥驱动器，专为汽车运动控制应用（如侧视镜x-y调节）而设计。它是一个更大产品系列的一部分，该系列提供从三输出到十二输出的半桥驱动器，具备直接接口或SPI接口。半桥驱动器旨在以顺序或并行模式驱动直流电机负载
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE94003EPXUMA1
- 商品编号
- C2653460
- 商品封装
- TSDSO-14
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 3.6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 600nA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE94003EP是一款受保护的三半桥驱动器，专为汽车运动控制应用（如后视镜x-y调节）而设计。它是一个更大系列产品的一部分，该系列提供从三输出到十二输出的半桥驱动器，具备直接接口或SPI接口。 半桥驱动器旨在以顺序或并行模式驱动直流电机负载。正转（顺时针）、反转（逆时针）、制动和高阻抗等运行模式可通过直接接口进行控制。它具备诊断功能，如短路、电源故障和过温检测。结合其低静态电流，该器件在汽车应用领域颇具吸引力。小型细间距外露焊盘封装PG-TSDSO-14具有良好的热性能，可减少PCB板空间和成本。
商品特性
- 三个半桥功率输出
- 睡眠模式下功耗极低
- 带迟滞的3.3V / 5V兼容输入
- 所有输出均具备过载和短路保护
- 用于控制和诊断的直接接口
- 过温保护
- 过压和欠压锁定
- 交叉电流保护
应用领域
- HVAC风门直流电机
- 单稳态和双稳态继电器
- 后视镜x-y调节
