AP1013CEN

AP1013CEN通过1通道H桥电机驱动器实现正向、反向、制动和待机四种驱动模式，对应工作电压为18V。AP1013CEN在输出电路的高端和低端均采用N沟道LDMOSFET，实现了小封装。此外，它还具备欠压检测和热关断电路，适用于驱动各种小型电机。

• 控制电源电压（VC）：2.7V至5.5V
• 逻辑端子电源电压：1.62V至VC
• 宽电机驱动器工作电压：2V至18V（N沟道MOSFET高端和低端架构）
• 最大输出电流（直流）：1.3A
• 最大输出电流（峰值）：2.2A（Ta = 25℃，200ms内持续10ms）
• 最大输出电流（峰值）：3.3A（Ta = 25℃，200ms内持续5ms）
• 最大输出电流（峰值）：5.0A（Ta = 25℃，200ms内持续2ms）
• H桥导通电阻RON（高端 + 低端）：在25℃时为0.38Ω
• 掉电模式静态电流：小于1μA（Ta = 25℃）
• 内置欠压检测电路：检测VVC低于2.2V
• 内置热关断电路（Tj）：175℃
• 结温：150℃

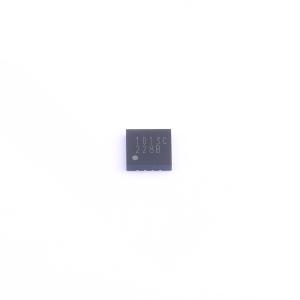

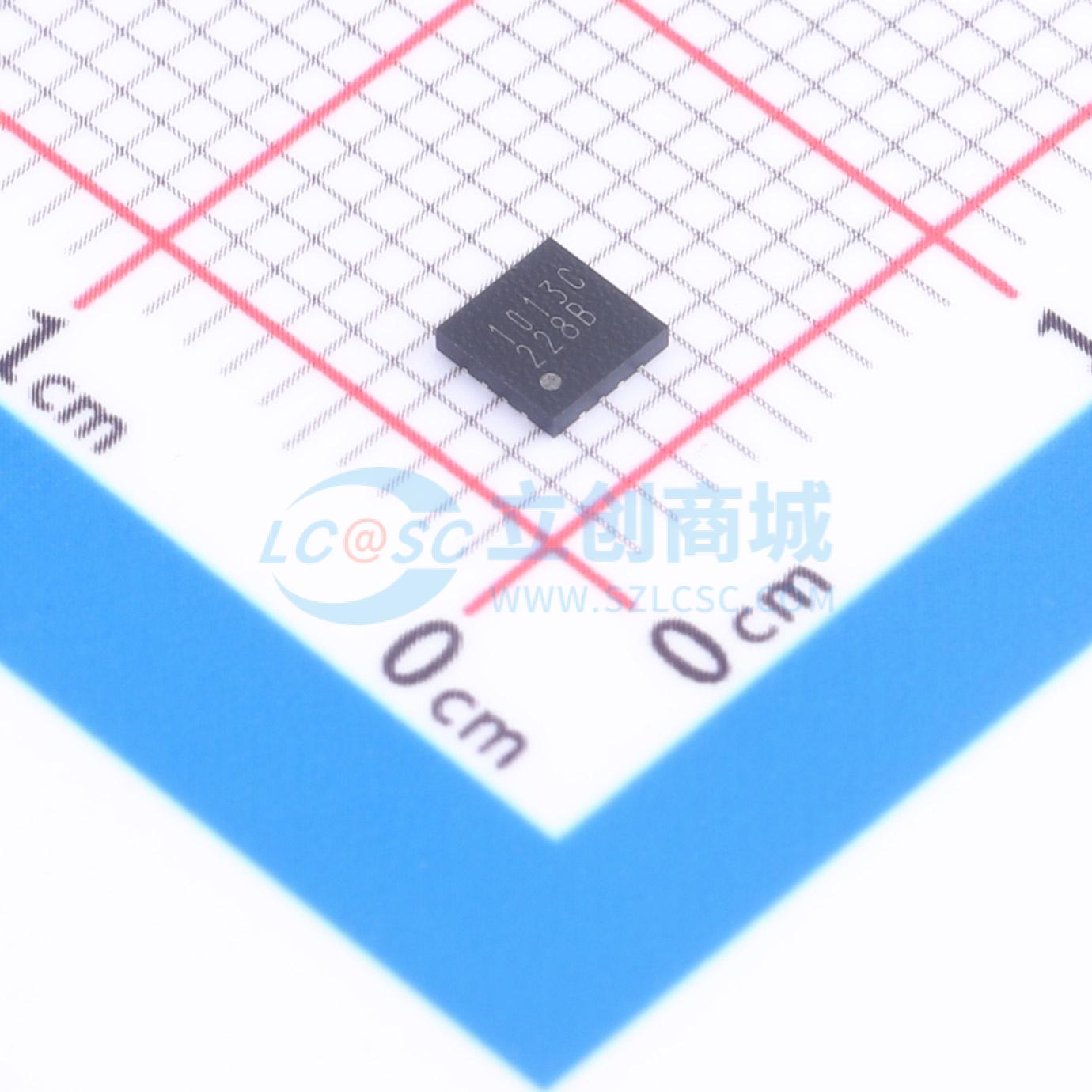

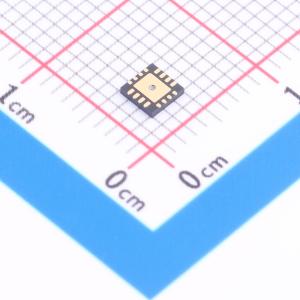

• 封装：16引脚QFN封装（3mm × 3mm）
